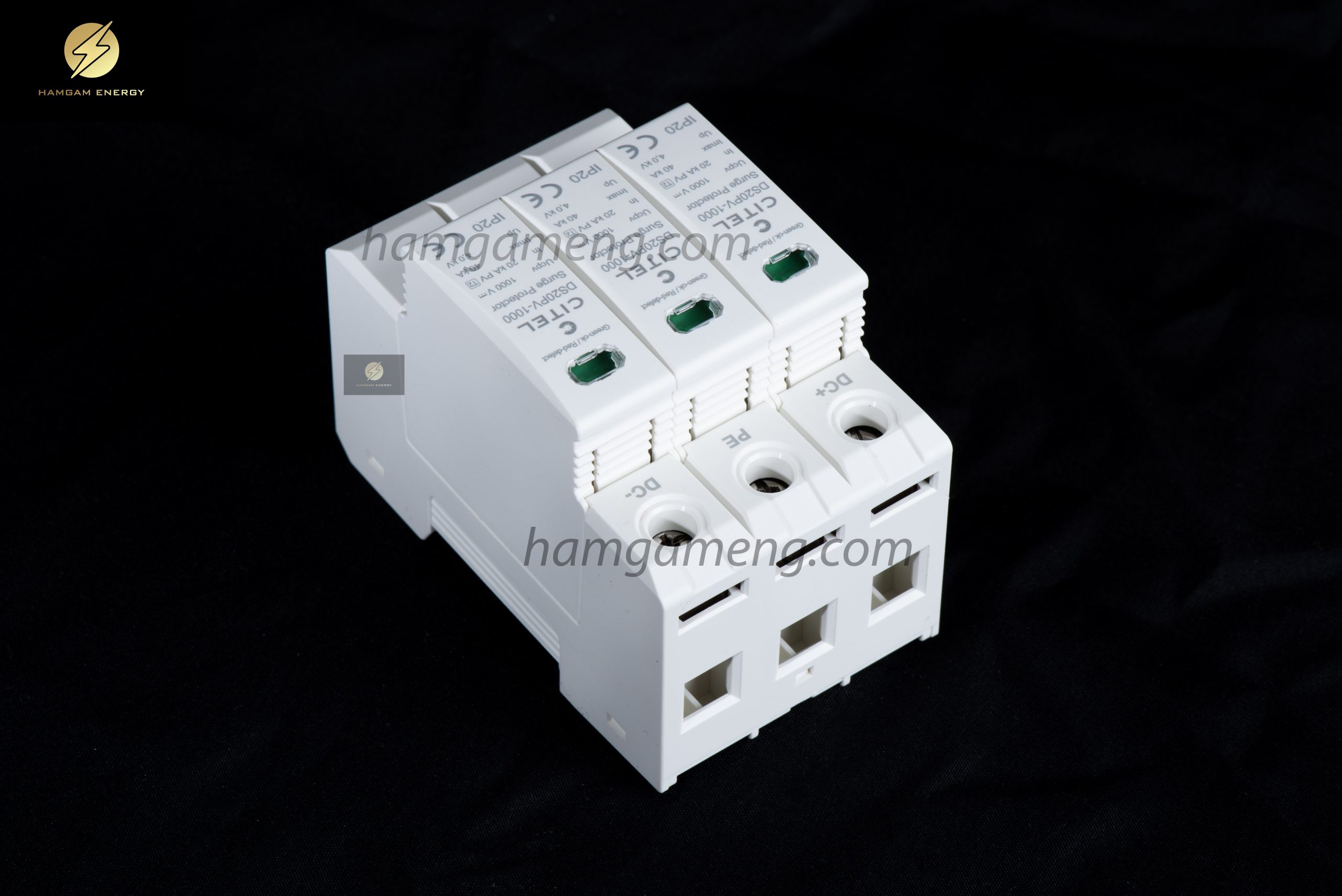

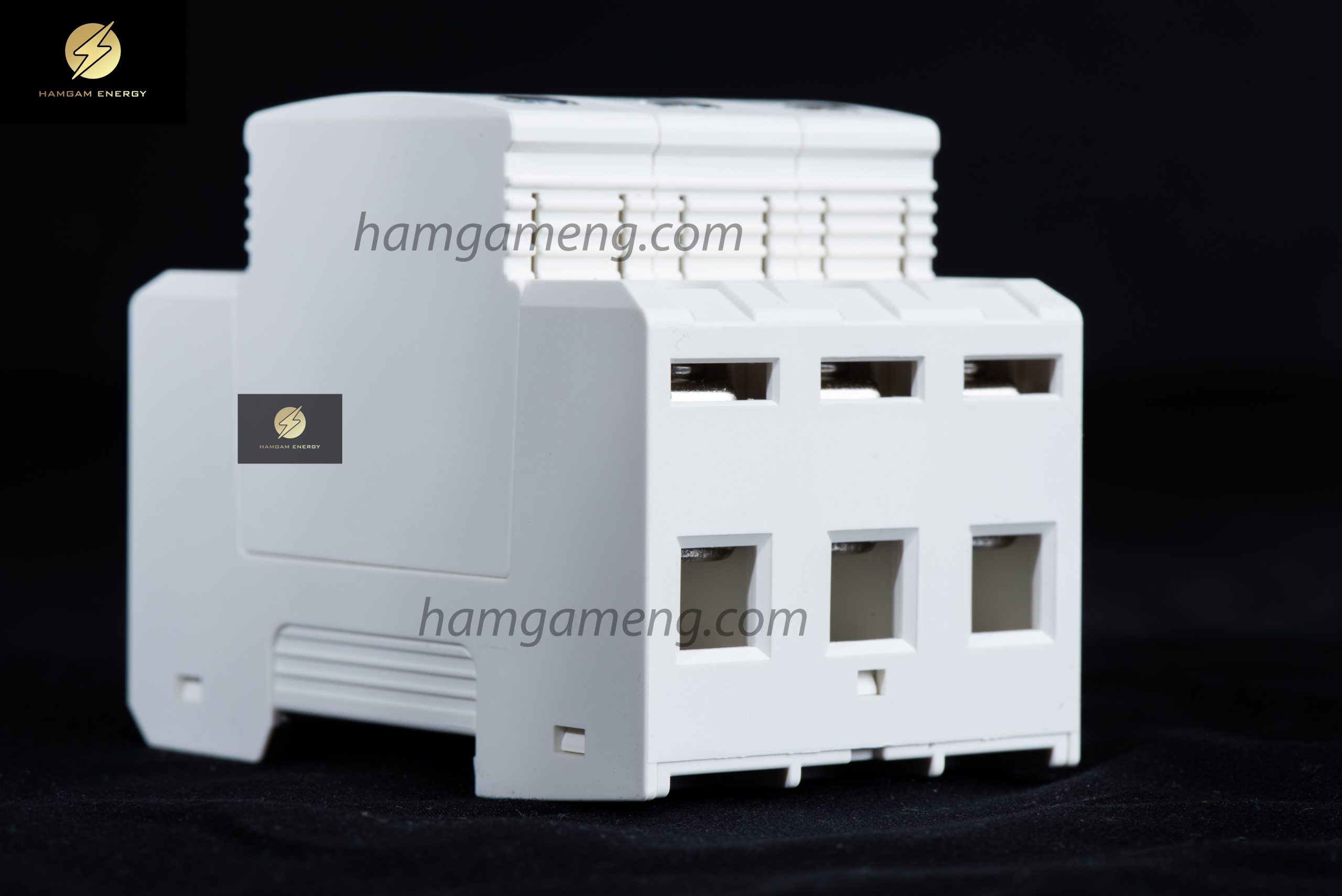

سرج ارستر 1000V DC سیتل CITEL مدل DS50VGPVS-1000

سرج ارستر 1000V DC سیتل مدل DS50VGPVS-1000 یک تجهیز حفاظتی تخصصی برای مدارهای DC سیستم‌های فتوولتائیک است که با هدف محدود کردن اثر اضافه‌ولتاژهای گذرا در شبکه‌های خورشیدی استفاده می‌شود. این محصول از سری تجهیزات حفاظتی CITEL بوده و برای شبکه‌های PV با ولتاژ 1000 ولت DC طراحی شده است.

مدل DS50VGPVS-1000 از فناوری VG Technology استفاده می‌کند و مطابق اطلاعات سازنده، حداکثر جریان تخلیه آن 40kA است. این تجهیز به‌صورت ماژولار طراحی شده و قابلیت نصب روی ریل DIN استاندارد 35 میلی‌متری را دارد.

اگر برای تابلو DC، کمباینر باکس یا بخش فتوولتائیک یک سیستم خورشیدی به دنبال سرج ارستر خورشیدی 1000 ولت هستید، بررسی مشخصات الکتریکی SPD و تطبیق آن با ولتاژ واقعی سیستم اهمیت زیادی دارد.

مشخصات فنی سرج ارستر 1000V DC سیتل

اطلاعات فوق مربوط به مدل DS50VGPVS-1000 در منابع رسمی CITEL است.

سرج ارستر 1000V DC سیتل چه کاربردی دارد؟

در سیستم‌های خورشیدی، تجهیزات بخش DC می‌توانند در معرض اضافه‌ولتاژهای گذرا قرار بگیرند. سرج ارستر 1000V DC سیتل برای استفاده در شبکه‌های PV طراحی شده و وظیفه آن محدود کردن اضافه‌ولتاژهای گذرا و هدایت انرژی ناشی از آن‌ها در مسیر حفاظتی مناسب است.

مدل DS50VGPVS-1000 دارای آرایش اتصال +/-/PE و فناوری VG است و CITEL آن را برای شبکه‌های DC فتوولتائیک معرفی می‌کند.

بنابراین این محصول می‌تواند بخشی از تجهیزات حفاظتی یک سیستم خورشیدی باشد؛ البته محل نصب، نحوه اتصال و هماهنگی آن با سایر تجهیزات باید بر اساس طراحی الکتریکی سیستم و دستورالعمل سازنده انجام شود.

ویژگی‌های سرج ارستر CITEL مدل DS50VGPVS-1000

مهم‌ترین ویژگی‌های این محصول عبارت‌اند از:

• مناسب برای شبکه‌های فتوولتائیک DC
• ولتاژ نامی 1000V DC
• حداکثر جریان تخلیه 40kA
• جریان تخلیه نامی 20kA
• استفاده از فناوری VG
• ساختار ماژولار Plug-in
• قابلیت نصب روی ریل DIN 35 میلی‌متری
• دارای نشانگر وضعیت
• امکان سیگنال‌دهی از راه دور در نسخه دارای Remote Contact
• محدوده دمای کاری 40- تا 85+ درجه سانتی‌گراد
• درجه حفاظت IP20

CITEL برای این سری، فناوری VG مبتنی بر ترکیب MOV و GSG را معرفی کرده و برای مدل DS50VGPVS-1000 نیز امکان نشانگر وضعیت و کنتاکت‌های کنترلی از راه دور را اعلام کرده است.

فناوری VG در سرج ارستر سیتل چیست؟

یکی از ویژگی‌های این خانواده از تجهیزات حفاظتی CITEL استفاده از VG Technology است. در این فناوری از ترکیب وریستور پرانرژی و محفظه تخلیه گازی استفاده می‌شود.

طبق اطلاعات CITEL، این ساختار با هدف ارائه حفاظت در برابر اضافه‌ولتاژ در شبکه‌های PV طراحی شده و در مدل DS50VGPVS-1000، جریان نشتی و جریان مصرفی دائمی برای شبکه PV در مشخصات محصول صفر اعلام شده است.

این موضوع در انتخاب تجهیزات حفاظتی سیستم‌های خورشیدی اهمیت دارد، زیرا عملکرد SPD باید با نوع شبکه، ولتاژ کاری و شرایط نصب هماهنگ باشد.

تفاوت سرج ارستر و فیوز خورشیدی

سرج ارستر و فیوز خورشیدی هر دو از تجهیزات حفاظتی سیستم‌های فتوولتائیک هستند، اما عملکرد یکسانی ندارند.

فیوز خورشیدی برای حفاظت در برابر اضافه‌جریان و شرایطی مانند اتصال کوتاه استفاده می‌شود؛ در حالی که سرج ارستر خورشیدی برای محدود کردن اضافه‌ولتاژهای گذرا طراحی شده است.

بنابراین این دو تجهیز معمولاً جایگزین یکدیگر نیستند و در یک سیستم خورشیدی می‌توانند در کنار یکدیگر استفاده شوند.

برای تکمیل حفاظت مدار DC می‌توانید در کنار SPD، هولدر فیوز خورشیدی متناسب با مشخصات مدار را نیز بررسی کنید.

سرج ارستر 1000 ولت سیتل برای چه سیستم‌هایی مناسب است؟

مدل DS50VGPVS-1000 برای شبکه‌های PV با 1000V DC معرفی شده است. در نتیجه هنگام انتخاب آن باید ولتاژ واقعی سیستم خورشیدی و سایر مشخصات الکتریکی با مشخصات SPD مطابقت داده شود.

این محصول می‌تواند در ساختارهای مختلف حفاظتی سیستم‌های فتوولتائیک، از جمله تابلوهای DC و تجهیزات مرتبط با بخش PV، مورد بررسی قرار گیرد.

با این حال، انتخاب SPD صرفاً بر اساس عدد ولتاژ انجام نمی‌شود و پارامترهایی مانند نوع SPD، جریان تخلیه، سطح حفاظت، نحوه اتصال و شرایط اتصال زمین نیز باید در طراحی در نظر گرفته شوند.

نحوه نصب سرج ارستر 1000V DC سیتل

مدل DS50VGPVS-1000 برای نصب روی ریل DIN متقارن 35 میلی‌متری طراحی شده است. اتصال این تجهیز نیز از طریق ترمینال‌های پیچی انجام می‌شود.

محل دقیق نصب و سیم‌بندی باید مطابق نقشه سیستم و دستورالعمل نصب سازنده تعیین شود. به دلیل ماهیت تجهیزات DC و ولتاژ بالای سیستم‌های فتوولتائیک، نصب و راه‌اندازی باید توسط فرد دارای صلاحیت فنی انجام شود.

چرا انتخاب سرج ارستر مناسب در سیستم خورشیدی مهم است؟

تجهیزات سیستم خورشیدی شامل پنل، کابل‌های DC، اینورتر و تابلوهای حفاظتی هستند و اضافه‌ولتاژ گذرا می‌تواند بر تجهیزات الکترونیکی اثر بگذارد.

انتخاب SPD مناسب می‌تواند یکی از بخش‌های طراحی سیستم حفاظت در برابر اضافه‌ولتاژ باشد. با این حال، عملکرد مناسب حفاظت تنها به خرید یک سرج ارستر وابسته نیست و عواملی مانند طراحی سیستم، مسیر کابل‌ها، اتصال زمین و هماهنگی تجهیزات حفاظتی نیز اهمیت دارند.

به همین دلیل پیش از خرید سرج ارستر خورشیدی 1000V باید مشخصات محصول با طراحی واقعی سیستم مقایسه شود.

سرج ارستر 1000V DC سیتل یا مدل‌های دیگر؟

CITEL مدل‌های مختلفی از SPDهای فتوولتائیک را برای ولتاژهای متفاوت ارائه می‌کند. برای نمونه، خانواده DS50VGPVS برای شبکه‌های PV با ولتاژهای 600، 1000 و 1500 ولت DC عرضه شده است. بنابراین انتخاب مدل باید بر اساس ولتاژ و ساختار واقعی سیستم انجام شود.

اگر سیستم شما 1000V DC است، مدل DS50VGPVS-1000 یکی از مدل‌های اختصاصی CITEL برای این سطح ولتاژ است.

خرید سرج ارستر 1000V DC سیتل

برای خرید سرج ارستر 1000V DC سیتل مدل DS50VGPVS-1000، مشخصات درج‌شده روی محصول و مدل دقیق را پیش از خرید بررسی کنید.

در زمان خرید سرج ارستر خورشیدی بهتر است علاوه بر برند، مواردی مانند ولتاژ کاری، نوع SPD، جریان تخلیه، سطح حفاظت، تعداد پل، روش نصب و استانداردهای محصول بررسی شوند.

اگر در حال تکمیل تابلو حفاظتی یک سیستم خورشیدی هستید، در کنار سرج ارستر می‌توانید سایر تجهیزات موردنیاز مانند فیوز DC، هولدر فیوز خورشیدی و تجهیزات حفاظتی نیروگاه خورشیدی را نیز بررسی کنید.

قیمت سرج ارستر 1000V DC سیتل

قیمت سرج ارستر 1000V DC سیتل به مدل دقیق، مشخصات فنی، موجودی، شرایط واردات و وضعیت بازار بستگی دارد. به همین دلیل قیمت محصول ممکن است در زمان‌های مختلف تغییر کند.

برای مقایسه قیمت، حتماً مدل دقیق محصول را بررسی کنید؛ زیرا محصولات CITEL با ولتاژها و ساختارهای مختلفی عرضه می‌شوند و تفاوت مدل می‌تواند باعث تفاوت قیمت شود.

سوالات متداول

سرج ارستر 1000V DC سیتل چیست؟

سرج ارستر 1000V DC سیتل مدل DS50VGPVS-1000 یک SPD مخصوص شبکه‌های فتوولتائیک 1000V DC است که برای حفاظت در برابر اضافه‌ولتاژهای گذرا طراحی شده است.

سرج ارستر CITEL DS50VGPVS-1000 چند کیلوآمپر است؟

جریان تخلیه نامی In برابر 20kA و حداکثر جریان تخلیه Imax برابر 40kA اعلام شده است.

سرج ارستر سیتل DS50VGPVS-1000 روی چه ریلی نصب می‌شود؟

این مدل برای نصب روی ریل DIN متقارن 35 میلی‌متری طراحی شده است.

سرج ارستر خورشیدی سیتل چه کاربردی دارد؟

این تجهیز برای حفاظت مدارهای DC سیستم‌های فتوولتائیک در برابر اضافه‌ولتاژهای گذرا مورد استفاده قرار می‌گیرد.

آیا سرج ارستر جایگزین فیوز خورشیدی است؟

خیر. فیوز و SPD وظایف متفاوتی دارند. فیوز برای حفاظت در برابر اضافه‌جریان و اتصال کوتاه و SPD برای محدود کردن اضافه‌ولتاژهای گذرا استفاده می‌شود.

سرج ارستر 1000V برای چه سیستمی مناسب است؟

مدل DS50VGPVS-1000 برای شبکه PV با ولتاژ نامی 1000V DC معرفی شده است. انتخاب نهایی باید بر اساس طراحی و مشخصات واقعی سیستم انجام شود.
