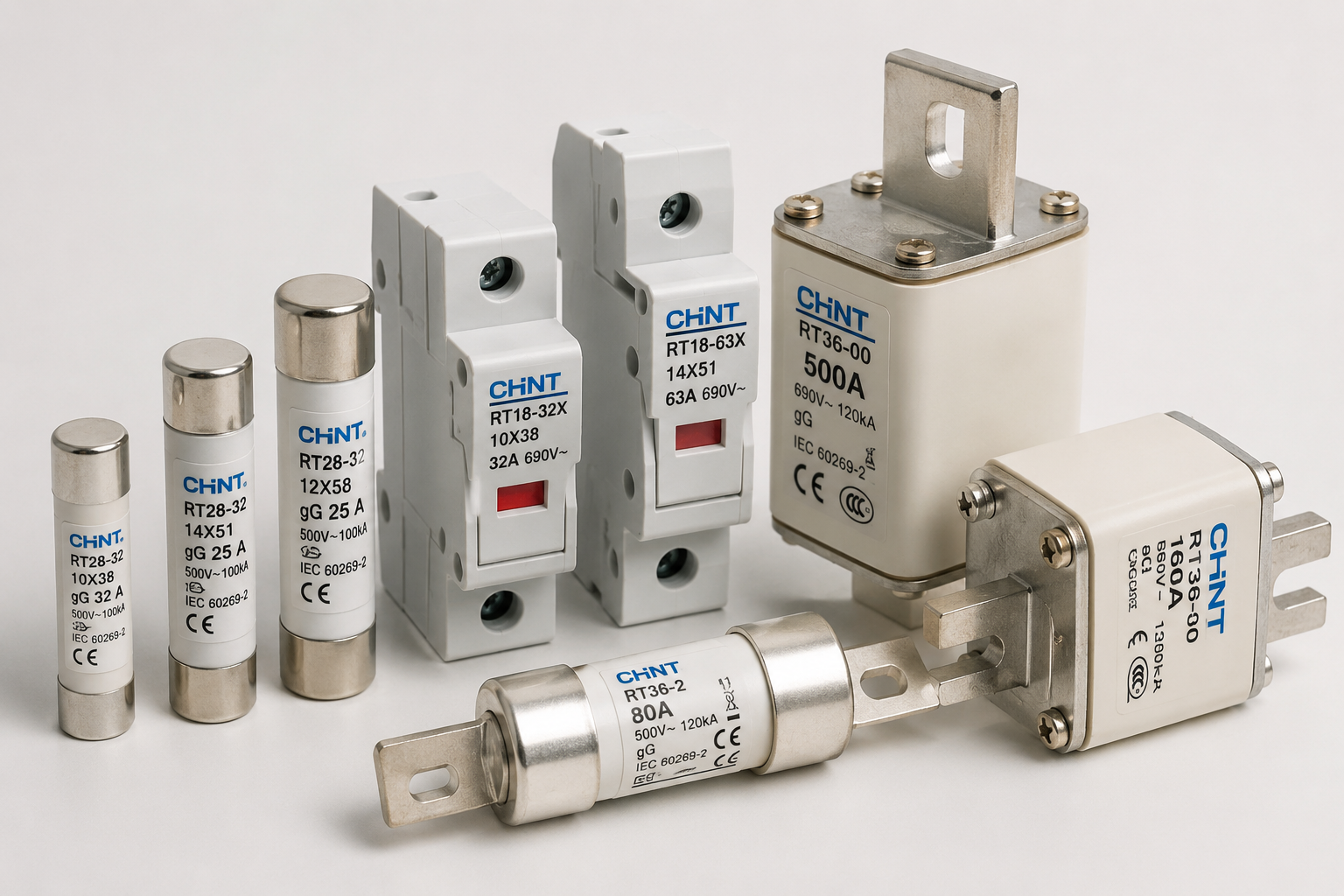

فیوز چیست و چه کاربردی دارد؟

فیوز یکی از مهم‌ترین تجهیزات حفاظتی در مدارهای الکتریکی است که برای محافظت از سیم‌ها، کابل‌ها و تجهیزات در برابر اضافه‌جریان و اتصال کوتاه استفاده می‌شود. این تجهیز با قرار گرفتن در مسیر جریان، در صورت عبور جریان بیش از مقدار مجاز، مدار را قطع کرده و از آسیب دیدن سایر اجزای سیستم جلوگیری می‌کند. انتخاب فیوز مناسب باید بر اساس عواملی مانند ولتاژ نامی، جریان نامی، نوع مدار، ظرفیت قطع، نوع بار و شرایط نصب انجام شود. استفاده از فیوز نامناسب می‌تواند باعث عملکرد نادرست سیستم حفاظتی و آسیب به تجهیزات شود.

مشخصات فیوز

فیوزها در مدل‌ها و ظرفیت‌های مختلف تولید می‌شوند و هر مدل برای کاربرد مشخصی طراحی شده است. هنگام انتخاب این محصول باید مشخصات فنی آن را با نیاز مدار مطابقت داد.

برخی از مهم‌ترین مشخصات قابل بررسی عبارت‌اند از:

• جریان نامی فیوز
• ولتاژ نامی
• ظرفیت قطع جریان
• نوع فیوز
• تعداد پل
• نوع کاربرد
• سرعت عملکرد
• محدوده دمای کاری
• نوع نصب
• ابعاد و استاندارد محصول

انواع فیوز را بر چه اساسی انتخاب کنیم؟

همه فیوزها برای یک نوع مدار یا شرایط کاری طراحی نشده‌اند و انتخاب صحیح آن‌ها به نوع مصرف‌کننده، ولتاژ مدار، جریان کاری و شرایط اتصال کوتاه بستگی دارد. به همین دلیل هنگام بررسی انواع فیوز صنعتی بهتر است تنها به مقدار آمپر درج‌شده روی محصول توجه نشود. دو فیوز با جریان نامی مشابه ممکن است از نظر ولتاژ کاری، ظرفیت قطع، سرعت عملکرد و نوع مدار کاملاً متفاوت باشند.
در زمان خرید فیوز برق ابتدا باید مشخص شود فیوز قرار است در یک مدار ساختمانی، تابلو برق صنعتی، تجهیزات کنترلی یا سیستم DC مورد استفاده قرار گیرد. در مدارهای صنعتی که موتور، تجهیزات قدرت یا مصرف‌کننده‌هایی با جریان راه‌اندازی بالا وجود دارد، رفتار حفاظتی فیوز اهمیت بیشتری پیدا می‌کند و انتخاب محصول باید با مشخصات واقعی مدار هماهنگ باشد.

تفاوت فیوزهای مورد استفاده در مدارهای مختلف

انتخاب یک فیوز صنعتی مناسب زمانی ساده‌تر می‌شود که نوع بار و ساختار شبکه از قبل مشخص باشد. برای مثال فیوزی که در یک مدار AC عمومی استفاده می‌شود الزاماً گزینه مناسبی برای یک مدار DC یا سیستم خورشیدی نیست. علاوه بر مقدار جریان، ولتاژ نامی و توانایی فیوز برای قطع ایمن جریان خطا نیز باید متناسب با مدار باشد.

چرا انتخاب فیوز مناسب اهمیت دارد؟

فیوز بخش مهمی از سیستم حفاظت الکتریکی است و انتخاب صحیح آن می‌تواند از آسیب‌های ناشی از اضافه‌جریان و اتصال کوتاه جلوگیری کند. استفاده از فیوزی با جریان نامی نامناسب ممکن است باعث قطع‌های غیرضروری یا کاهش سطح حفاظت مدار شود. بنابراین توصیه می‌شود پیش از خرید، مشخصات فنی فیوز، جریان مدار، ولتاژ کاری و شرایط نصب به‌دقت بررسی شود.

کاربرد فیوز در تابلو برق

یکی از کاربردهای مهم فیوز، استفاده در تابلوهای برق صنعتی و ساختمانی است. فیوز می‌تواند از مدارهای مختلف در برابر جریان بیش از حد و اتصال کوتاه محافظت کند و نقش مهمی در افزایش ایمنی سیستم برق داشته باشد. در سیستم‌های صنعتی، انتخاب تجهیزات حفاظتی باید با توجه به مشخصات کل مدار انجام شود. علاوه بر فیوز، تجهیزاتی مانند کلیدهای حفاظتی و تجهیزات حفاظت در برابر اضافه‌ولتاژ نیز می‌توانند برای حفاظت کامل‌تر سیستم مورد استفاده قرار گیرند.
برای مثال، در مدارهایی که تجهیزات در معرض اضافه‌ولتاژهای گذرا قرار دارند، استفاده از تجهیزات SPD اهمیت پیدا می‌کند. برای بررسی و انتخاب تجهیزات مناسب می‌توانید قیمت سرج ارستر DC را نیز بررسی کنید.

چه عواملی در انتخاب فیوز صنعتی مهم‌تر هستند؟

در یک سیستم حرفه‌ای، وظیفه فیوز حفاظتی فقط قطع مدار نیست؛ این تجهیز باید در زمان مناسب و قبل از وارد شدن آسیب جدی به کابل یا تجهیزات عمل کند. انتخاب فیوزی با جریان بسیار پایین می‌تواند باعث قطع‌های مکرر شود، در حالی که انتخاب ظرفیت بالاتر از نیاز مدار ممکن است سطح حفاظت را کاهش دهد.

پیش از انتخاب نهایی بهتر است چند عامل به‌صورت هم‌زمان بررسی شوند:

• جریان نامی باید با جریان واقعی مدار و ظرفیت کابل هماهنگ باشد.
• ولتاژ نامی فیوز نباید کمتر از ولتاژ کاری سیستم باشد.
• ظرفیت قطع باید متناسب با حداکثر جریان اتصال کوتاه احتمالی انتخاب شود.
• نوع AC یا DC بودن مدار باید حتماً در انتخاب محصول لحاظ شود.
• پایه و ابعاد فیوز باید با فضای تابلو و تجهیزات نصب سازگار باشند.
• شرایط محیطی مانند دما و محل نصب نیز می‌تواند روی انتخاب تجهیزات اثر بگذارد.

این بررسی‌ها مخصوصاً زمانی اهمیت بیشتری پیدا می‌کنند که هدف از خرید فیوز برق استفاده در یک تابلو صنعتی یا سیستم تولید انرژی باشد؛ زیرا در چنین مدارهایی انتخاب نادرست یک تجهیز حفاظتی ممکن است عملکرد سایر اجزای سیستم را نیز تحت تأثیر قرار دهد.

نقش تجهیزات حفاظتی برق در افزایش ایمنی مدار

در یک سیستم الکتریکی، استفاده از فیوز تنها بخشی از فرآیند حفاظت است و برای افزایش ایمنی باید مجموعه‌ای از تجهیزات متناسب با نوع مدار انتخاب شوند. در کنار فیوز، استفاده از تجهیزات حفاظتی برق مانند سرج ارستر، کلیدهای حفاظتی و تجهیزات کنترل اضافه‌جریان می‌تواند به کاهش آسیب‌های ناشی از اتصال کوتاه، اضافه‌بار و اضافه‌ولتاژ کمک کند و حفاظت کامل‌تری برای تجهیزات و کابل‌های مدار ایجاد کند.

فیوز در مدارهای DC و سیستم‌های خورشیدی

مدارهای DC از نظر رفتار جریان خطا با بسیاری از مدارهای AC تفاوت دارند و به همین دلیل باید از تجهیزاتی استفاده شود که مشخصاً برای ولتاژ مستقیم طراحی شده‌اند. در سیستم‌های خورشیدی نیز فیوز می‌تواند برای حفاظت رشته‌ها، کابل‌ها و بخش‌های مختلف مدار DC مورد استفاده قرار گیرد.

برای مثال در هنگام طراحی تابلو DC، در کنار فیوز مناسب می‌توان از محصولی مانند پایه فیوز DC GPV 1000V تکپل سانتری برای قرارگیری فیوز سازگار با مشخصات مدار استفاده کرد. البته انتخاب پایه به‌تنهایی کافی نیست و مشخصات خود فیوز، جریان رشته و حداکثر ولتاژ سیستم نیز باید بررسی شوند.
در چنین سیستمی، فیوز بخشی از زنجیره حفاظت است. بسته به طراحی پروژه، استفاده از سرج ارستر تجهیزات حفاظتی نیز می‌تواند برای حفاظت در برابر اضافه‌ولتاژهای گذرا مطرح باشد. همچنین در سیستم‌هایی که تبدیل و مدیریت انرژی انجام می‌شود، مشخصات سانورتر خورشیدی و سایر تجهیزات قدرت باید هنگام طراحی حفاظت DC مورد توجه قرار گیرد تا اجزای مختلف سیستم با یکدیگر هماهنگ باشند.

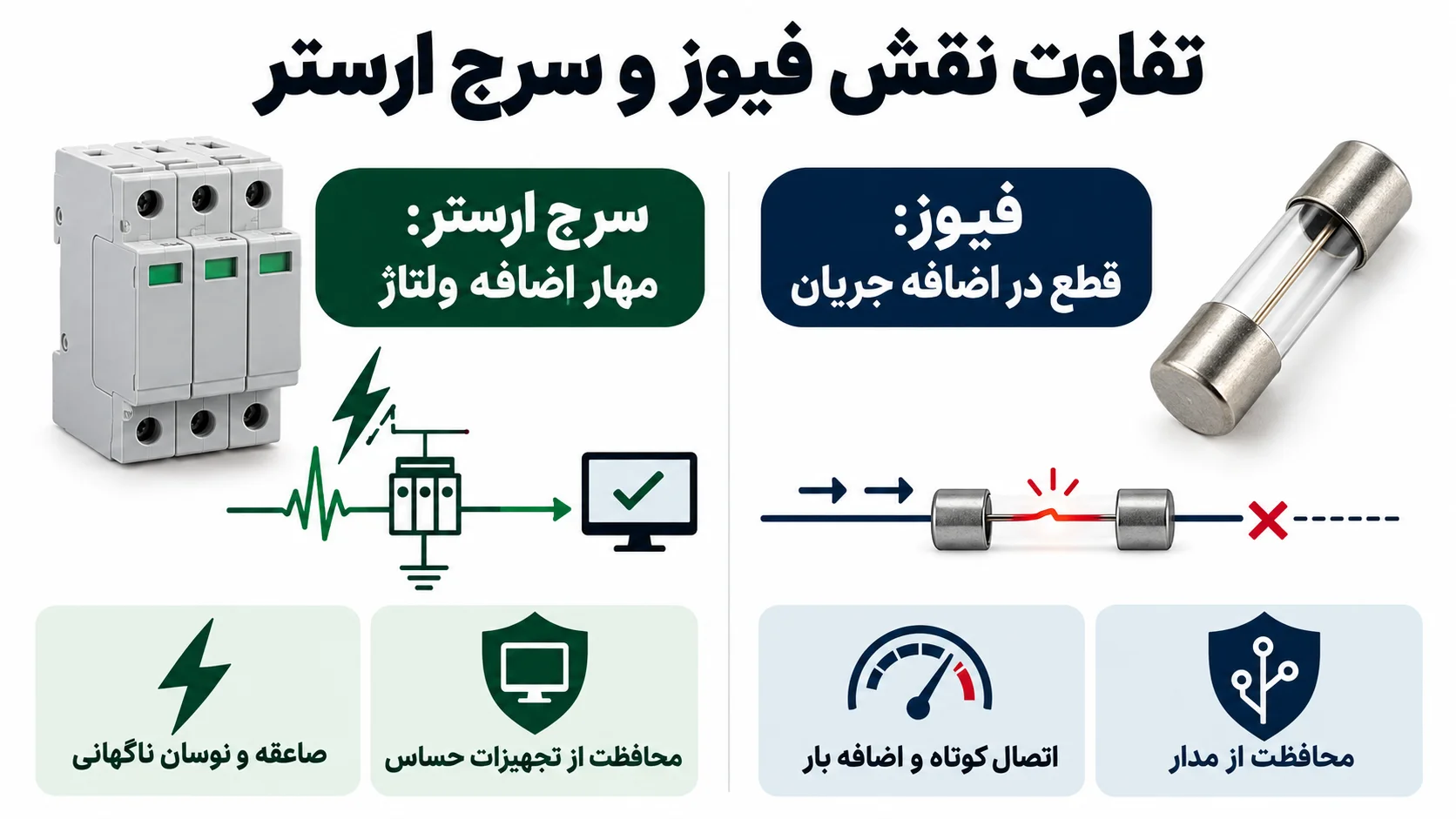

تفاوت نقش فیوز و سرج ارستر

فیوز و سرج ارستر دو تجهیز با وظایف متفاوت هستند و نمی‌توان یکی را جایگزین دیگری کرد. فیوز عمدتاً برای حفاظت در برابر اضافه‌جریان و اتصال کوتاه استفاده می‌شود، در حالی که سرج ارستر برای محدودکردن اضافه‌ولتاژهای گذرا طراحی شده است. به همین دلیل در بعضی تابلوهای صنعتی و خورشیدی، استفاده صحیح از هر دو تجهیز می‌تواند بخشی از یک ساختار حفاظتی کامل‌تر باشد.

هنگام مقایسه قیمت فیوز به چه نکاتی توجه کنیم؟

بررسی قیمت فیوز برق زمانی مفید است که محصولات دارای مشخصات فنی نزدیک به یکدیگر مقایسه شوند. مقایسه یک فیوز معمولی AC با محصولی که برای ولتاژ بالای DC یا کاربرد تخصصی طراحی شده است، تنها بر اساس قیمت نتیجه دقیقی ارائه نمی‌دهد.
هنگام مقایسه محصولات بهتر است ابتدا جریان و ولتاژ موردنیاز، ظرفیت قطع، نوع کاربرد، برند و نوع نصب مشخص شود و سپس قیمت مدل‌های هم‌رده بررسی شود. در مورد انواع فیوز صنعتی ممکن است تفاوت در استاندارد ساخت، ظرفیت قطع یا کاربرد تخصصی باعث اختلاف قیمت قابل توجه میان دو محصول ظاهراً مشابه شود. در نهایت، انتخاب فیوز باید بخشی از طراحی سیستم حفاظت باشد، نه یک خرید مستقل بر اساس آمپر یا قیمت. هماهنگی فیوز با کابل، بار، ولتاژ شبکه و سایر تجهیزات حفاظتی کمک می‌کند مدار در شرایط خطا عملکرد قابل پیش‌بینی‌تری داشته باشد.

راهنمای خرید فیوز

برای خرید فیوز مناسب، تنها توجه به قیمت کافی نیست و باید مشخصات فنی محصول با مدار موردنظر مطابقت داشته باشد. پیش از خرید بهتر است موارد زیر را بررسی کنید:

1. جریان کاری مدار: جریان نامی فیوز باید متناسب با جریان مدار انتخاب شود.
2. ولتاژ سیستم: فیوز باید برای ولتاژ مورد استفاده در مدار مناسب باشد.
3. نوع کاربرد: فیوزهای مورد استفاده در مدارهای مختلف، ویژگی‌های متفاوتی دارند.
4. ظرفیت قطع: در مدارهایی با جریان اتصال کوتاه بالا، ظرفیت قطع اهمیت زیادی دارد.
5. شرایط نصب: ابعاد، نوع پایه و نحوه نصب نیز باید با تجهیزات موجود سازگار باشد.
6. برند و استاندارد: استفاده از محصول باکیفیت و دارای مشخصات فنی معتبر، قابلیت اطمینان سیستم را افزایش می‌دهد.

سوالات متداول

فیوز برق چیست و چه وظیفه‌ای در مدار دارد؟

فیوز یک تجهیز حفاظتی است که در صورت عبور جریان بیشتر از حد مجاز، مدار را قطع می‌کند تا از آسیب دیدن سیم‌ها، کابل‌ها و تجهیزات الکتریکی جلوگیری شود.

برای انتخاب فیوز مناسب باید به چه مشخصاتی توجه کنیم؟

برای انتخاب فیوز باید جریان نامی، ولتاژ نامی، ظرفیت قطع، نوع مدار AC یا DC، نوع بار، سرعت عملکرد و شرایط نصب بررسی شوند.

تفاوت فیوز صنعتی با فیوزهای معمولی چیست؟

فیوزهای صنعتی معمولاً برای مدارهایی با توان، جریان و شرایط کاری بالاتر طراحی می‌شوند و ممکن است ظرفیت قطع، ولتاژ کاری و ساختار متفاوتی نسبت به فیوزهای معمولی داشته باشند.

فیوز AC و فیوز DC چه تفاوتی با یکدیگر دارند؟

تفاوت اصلی در نحوه قطع جریان است. در مدار DC خاموش کردن قوس الکتریکی دشوارتر است، بنابراین فیوز DC باید مخصوص ولتاژ مستقیم طراحی شده باشد.

ظرفیت قطع فیوز چیست؟

ظرفیت قطع نشان می‌دهد فیوز حداکثر چه میزان جریان اتصال کوتاه را می‌تواند به‌صورت ایمن قطع کند. این مشخصه در تابلوهای صنعتی و مدارهای قدرت اهمیت زیادی دارد.

چگونه آمپر مناسب فیوز را انتخاب کنیم؟

آمپر فیوز باید بر اساس جریان کاری مدار، ظرفیت کابل، نوع مصرف‌کننده و جریان راه‌اندازی تجهیزات انتخاب شود. انتخاب فیوز با آمپر بیش از حد بالا می‌تواند سطح حفاظت مدار را کاهش دهد.

آیا می‌توان از فیوز AC در مدار DC استفاده کرد؟

فقط زمانی باید از فیوز AC در مدار DC استفاده شود که سازنده، استفاده از آن در ولتاژ DC موردنظر را تأیید کرده باشد. در غیر این صورت بهتر است از فیوز مخصوص DC استفاده شود.

قیمت فیوز برق به چه عواملی بستگی دارد؟

قیمت فیوز به عواملی مانند برند، جریان نامی، ولتاژ، ظرفیت قطع، نوع کاربرد، تعداد پل، استاندارد ساخت و AC یا DC بودن محصول بستگی دارد.

تفاوت فیوز با سرج ارستر چیست؟

فیوز برای حفاظت در برابر اضافه‌جریان و اتصال کوتاه استفاده می‌شود، در حالی که سرج ارستر برای محدود کردن اضافه‌ولتاژهای گذرا طراحی شده است و این دو تجهیز جایگزین یکدیگر نیستند.

برای سیستم‌های خورشیدی چه نوع فیوزی مناسب است؟

در بخش DC سیستم‌های خورشیدی باید از فیوزهایی استفاده شود که برای مدارهای فتوولتائیک و ولتاژ مستقیم طراحی شده‌اند. انتخاب نهایی باید بر اساس ولتاژ سیستم، جریان رشته و مشخصات تجهیزات انجام شود.
