تجهیزات حفاظتی خورشیدی؛ حفاظت مطمئن از سیستم‌های فتوولتائیک

تجهیزات حفاظتی خورشیدی یکی از مهم‌ترین بخش‌های هر سیستم فتوولتائیک هستند و وظیفه دارند از پنل‌ها، اینورتر، باتری، کابل‌ها و سایر تجهیزات در برابر خطراتی مانند اضافه‌جریان، اتصال کوتاه، اضافه‌ولتاژ، نوسانات ناگهانی و صاعقه محافظت کنند. انتخاب تجهیزات حفاظتی مناسب نه‌تنها احتمال آسیب به تجهیزات گران‌قیمت سیستم را کاهش می‌دهد، بلکه به افزایش ایمنی و پایداری نیروگاه خورشیدی نیز کمک می‌کند.
در همگام انرژی مجموعه‌ای از تجهیزات حفاظت الکتریکی موردنیاز سیستم‌های خورشیدی را برای پروژه‌های خانگی، تجاری، صنعتی و نیروگاهی ارائه می‌کنیم. این تجهیزات با توجه به نوع سیستم، ولتاژ کاری، جریان مدار و ساختار بخش DC یا AC انتخاب می‌شوند تا حفاظت مناسبی برای کل سیستم فراهم شود.

تجهیزات حفاظتی خورشیدی شامل چه محصولاتی هستند؟

یک سیستم خورشیدی استاندارد برای عملکرد ایمن، به مجموعه‌ای از تجهیزات حفاظتی نیاز دارد. بسته به نوع نیروگاه و طراحی سیستم، این تجهیزات می‌توانند شامل فیوز DC، فیوز فتوولتائیک، سرج ارستر، کلیدهای حفاظتی، پایه فیوز، تجهیزات ارت و سایر تجهیزات حفاظت الکتریکی باشند.
هرکدام از این تجهیزات وظیفه مشخصی دارند و انتخاب آن‌ها باید بر اساس مشخصات فنی سیستم انجام شود.

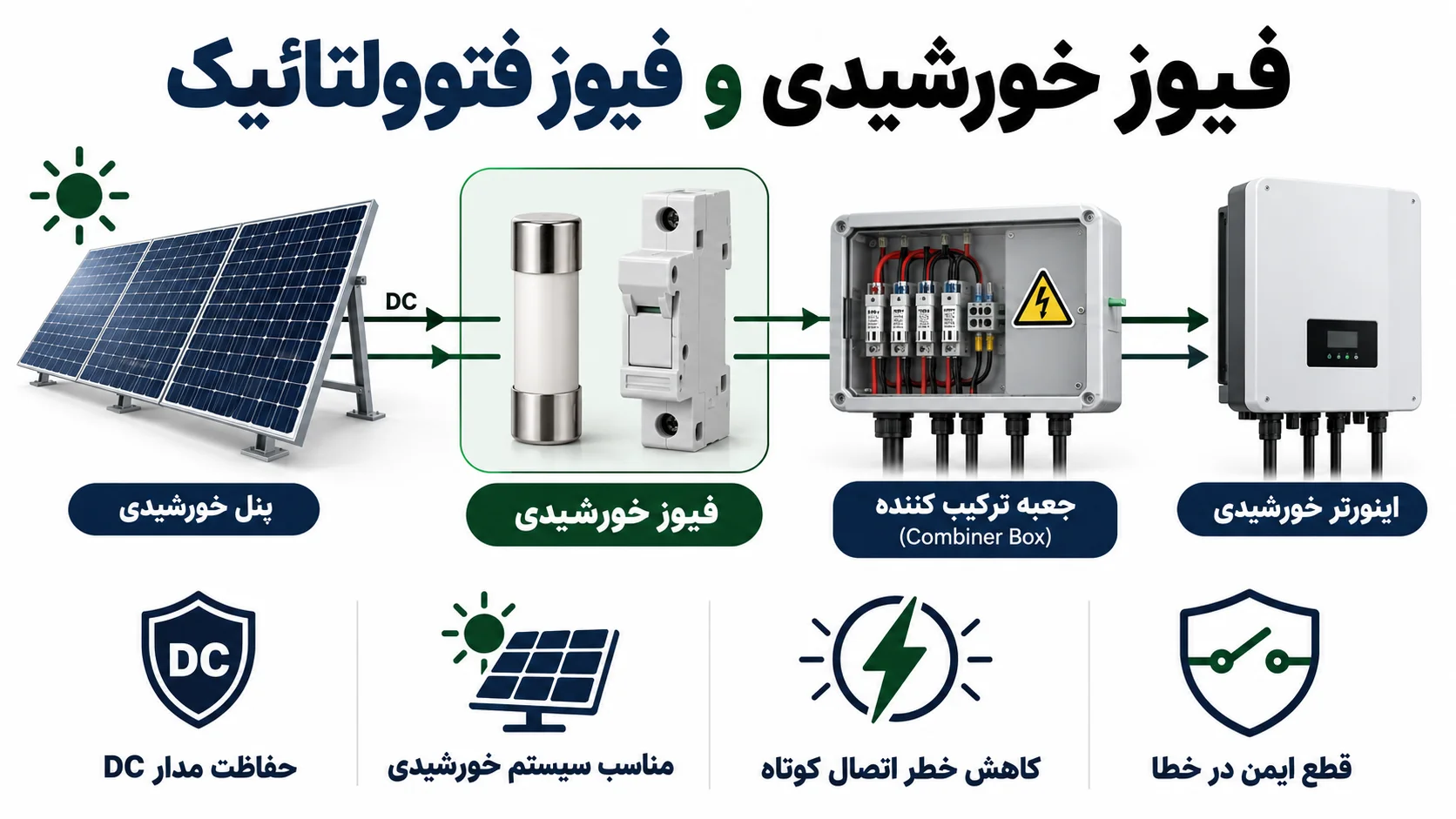

فیوز خورشیدی و فیوز فتوولتائیک

یکی از مهم‌ترین تجهیزات حفاظتی در بخش DC سیستم خورشیدی، فیوز فتوولتائیک است. این فیوزها برای حفاظت مدارهای DC در برابر جریان بیش از حد و اتصال کوتاه مورد استفاده قرار می‌گیرند.
انتخاب فیوز مناسب پنل خورشیدی باید بر اساس عواملی مانند جریان مدار، ولتاژ DC، تعداد پنل‌ها، نحوه اتصال پنل‌ها و مشخصات اینورتر انجام شود.

فیوزهای مناسب می‌توانند در قسمت‌های مختلف سیستم، از جمله بین پنل و تابلو DC، داخل جعبه‌های ترکیب‌کننده و در مسیرهای ورودی اینورتر مورد استفاده قرار گیرند.

به همین دلیل هنگام خرید فیوز نباید تنها به آمپراژ آن توجه کرد؛ بلکه ولتاژ DC، نوع فیوز، استاندارد و سازگاری آن با سیستم نیز اهمیت زیادی دارد.

سرج ارستر خورشیدی چیست؟

سرج ارستر یا Surge Protective Device (SPD) یکی دیگر از تجهیزات مهم حفاظتی در سیستم‌های خورشیدی است. این تجهیز برای محدود کردن اضافه‌ولتاژهای گذرا و هدایت انرژی اضافی به مسیر مناسب حفاظتی استفاده می‌شود.
صاعقه و برخی نوسانات شبکه می‌توانند ولتاژهای بسیار بالایی ایجاد کنند که در صورت نبود حفاظت مناسب، به اینورتر، پنل‌ها، تابلو برق و تجهیزات الکتریکی آسیب وارد می‌کنند. به همین دلیل در طراحی بسیاری از سیستم‌های خورشیدی، استفاده صحیح از SPD در بخش‌های مناسب سیستم اهمیت زیادی دارد. در بخش DC نیز حفاظت در برابر اضافه‌ولتاژ ناشی از صاعقه و پدیده‌های گذرا باید متناسب با طراحی نیروگاه در نظر گرفته شود.

حفاظت بخش DC سیستم خورشیدی

پنل‌های خورشیدی برق را به صورت DC تولید می‌کنند و این انرژی از طریق کابل‌های DC به سایر تجهیزات منتقل می‌شود. بنابراین بخش DC سیستم نیازمند حفاظت مناسب در برابر اتصال کوتاه، اضافه‌جریان و اضافه‌ولتاژ است.

از تجهیزات متداول این بخش می‌توان به موارد زیر اشاره کرد:

• فیوز DC
• فیوز gPV
• پایه فیوز
• سرج ارستر DC
• کلید DC
• تابلو حفاظت DC
• تجهیزات ارت و هم‌بندی

انتخاب صحیح این تجهیزات باعث می‌شود در صورت ایجاد خطا، جریان خطرناک در کوتاه‌ترین زمان ممکن محدود یا قطع شود.

حفاظت بخش AC سیستم خورشیدی

پس از تبدیل برق DC توسط اینورتر، انرژی الکتریکی در سمت AC در اختیار مصرف‌کننده یا شبکه قرار می‌گیرد. این بخش نیز به تجهیزات حفاظتی متناسب با نوع سیستم نیاز دارد.

بسته به ساختار پروژه ممکن است تجهیزاتی مانند موارد زیر مورد استفاده قرار گیرند:

• کلید مینیاتوری
• کلید محافظ جان
• سرج ارستر AC
• کلیدهای حفاظتی
• تابلو برق AC
• تجهیزات ارت

نوع و ظرفیت این تجهیزات باید بر اساس مشخصات اینورتر، جریان خروجی، ولتاژ سیستم و الزامات طراحی انتخاب شود.

اهمیت سیستم ارت در نیروگاه خورشیدی

ارتینگ یکی از بخش‌های مهم حفاظت الکتریکی در نیروگاه خورشیدی است. بدنه فلزی تجهیزات، سازه‌ها و فریم پنل‌ها باید مطابق طراحی سیستم به شکل مناسب هم‌بندی و به سیستم ارت متصل شوند.
در بخش DC نیروگاه، فریم پنل‌های خورشیدی و بدنه تجهیزات فلزی باید مطابق طراحی حفاظتی به سیستم ارت متصل شوند. همچنین برای حفاظت در برابر اضافه‌ولتاژهای ناشی از صاعقه و پدیده‌های گذرا، استفاده صحیح از تجهیزات SPD اهمیت دارد. ارتینگ صحیح علاوه بر کمک به حفاظت تجهیزات، نقش مهمی در کاهش خطر برق‌گرفتگی و افزایش ایمنی افراد دارد.

چرا تجهیزات حفاظتی در سیستم خورشیدی ضروری هستند؟

پنل، باتری و اینورتر معمولاً بخش قابل‌توجهی از هزینه یک سیستم خورشیدی را تشکیل می‌دهند. بنابراین حفاظت از این تجهیزات اهمیت زیادی دارد. برخی از مهم‌ترین مزایای استفاده از تجهیزات حفاظتی استاندارد عبارت‌اند از:

جلوگیری از آسیب ناشی از اتصال کوتاه

اتصال کوتاه می‌تواند باعث افزایش شدید جریان شود. استفاده از فیوز و تجهیزات قطع مناسب می‌تواند به محدود کردن این جریان کمک کند.

کاهش آسیب ناشی از اضافه‌ولتاژ

سرج ارستر برای حفاظت در برابر اضافه‌ولتاژهای گذرا مورد استفاده قرار می‌گیرد و می‌تواند از تجهیزات حساس سیستم در برابر برخی رخدادهای الکتریکی محافظت کند.

افزایش ایمنی سیستم

تجهیزات حفاظتی مناسب، احتمال ایجاد شرایط خطرناک در مدارهای DC و AC را کاهش می‌دهند.

محافظت از تجهیزات گران‌قیمت

اینورتر، باتری و سایر تجهیزات الکترونیکی سیستم در برابر برخی خطاهای الکتریکی آسیب‌پذیر هستند؛ بنابراین طراحی صحیح حفاظت می‌تواند هزینه‌های ناشی از خرابی تجهیزات را کاهش دهد.

چگونه تجهیزات حفاظتی مناسب سیستم خورشیدی را انتخاب کنیم؟

برای انتخاب تجهیزات حفاظتی نمی‌توان یک محصول مشخص را برای تمام نیروگاه‌ها پیشنهاد کرد. نوع تجهیزات باید بر اساس طراحی سیستم انتخاب شود.

مهم‌ترین عوامل عبارت‌اند از:

• توان نیروگاه
• ولتاژ DC
• جریان مدار
• تعداد پنل‌ها
• نحوه اتصال پنل‌ها
• نوع اینورتر
• نوع باتری
• ساختار شبکه AC
• محل نصب
• شرایط محیطی
• سطح ریسک صاعقه
• سیستم ارتینگ

برای مثال، فیوز مورد استفاده در یک سیستم کوچک خانگی لزوماً انتخاب مناسبی برای یک نیروگاه صنعتی نیست. همچنین تجهیزات سمت DC و AC مشخصات و کاربرد یکسانی ندارند.

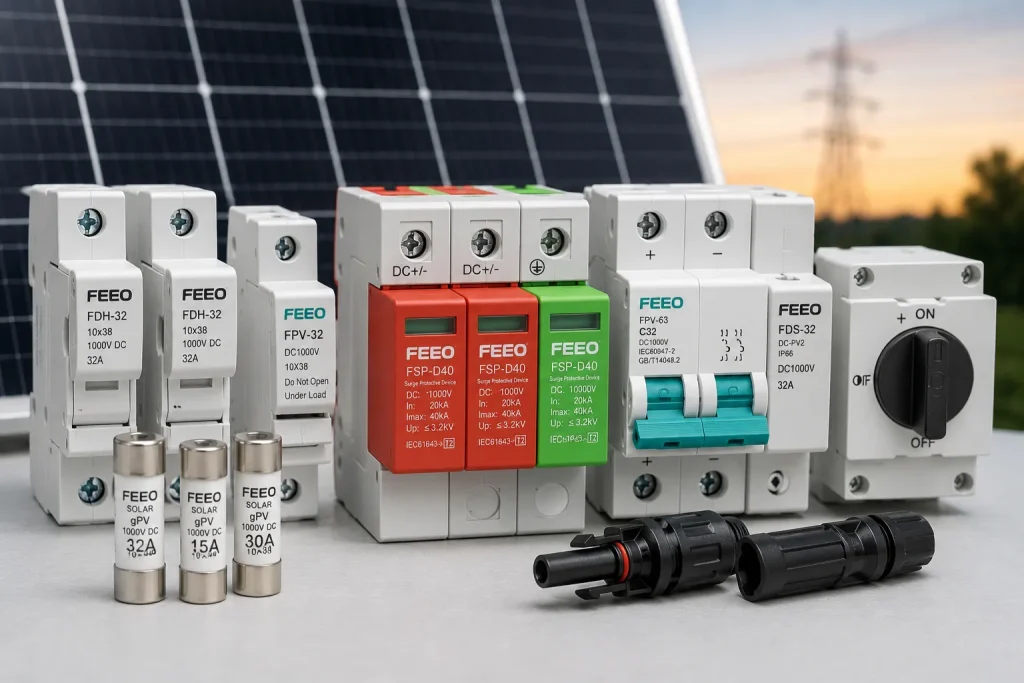

ارتباط تجهیزات حفاظتی با سایر تجهیزات خورشیدی

تجهیزات حفاظتی به‌تنهایی عملکرد سیستم خورشیدی را تضمین نمی‌کنند و باید در کنار سایر اجزای سیستم به‌صورت اصولی انتخاب شوند. پنل خورشیدی تولید برق وظیفه تبدیل انرژی تابشی خورشید به انرژی الکتریکی را بر عهده دارد و پس از آن، برق تولیدشده از طریق تجهیزات حفاظتی و الکتریکی به اینورتر و سایر بخش‌های سیستم منتقل می‌شود.
در کنار پنل‌ها، انتخاب استراکچر مناسب، کابل استاندارد، کانکتورهای باکیفیت، اینورتر متناسب با توان سیستم و باتری مناسب نیز اهمیت دارد. در نتیجه، تجهیزات حفاظتی باید بخشی از طراحی کلی سیستم خورشیدی باشند، نه یک قطعه جدا از آن.

خرید تجهیزات حفاظتی خورشیدی از همگام انرژی

در همگام انرژی تلاش کرده‌ایم تجهیزات موردنیاز برای طراحی و اجرای سیستم‌های خورشیدی را از یک مجموعه تخصصی در اختیار مشتریان قرار دهیم.

در دسته تجهیزات حفاظتی می‌توانید محصولات موردنیاز برای حفاظت مدارهای DC و AC را بررسی کنید و با توجه به مشخصات پروژه، محصول مناسب را انتخاب نمایید.

مزایای خرید از همگام انرژی:

• عرضه تجهیزات تخصصی انرژی خورشیدی
• محصولات از برندهای معتبر
• مشاوره تخصصی قبل از خرید
• ارسال به سراسر کشور
• موجودی آماده برخی محصولات
• ارائه تجهیزات مکمل سیستم خورشیدی
• راهنمایی برای انتخاب تجهیزات متناسب با پروژه

اگر در انتخاب فیوز، سرج ارستر، کلید حفاظتی یا سایر تجهیزات حفاظت خورشیدی تردید دارید، بهتر است پیش از خرید مشخصات فنی سیستم خود را بررسی کنید تا تجهیزات بر اساس ولتاژ، جریان و ساختار واقعی پروژه انتخاب شوند.

انتخاب تجهیزات حفاظتی بر اساس نوع سیستم خورشیدی

انتخاب تجهیزات حفاظتی باید متناسب با ساختار و ظرفیت سیستم خورشیدی انجام شود. یک سیستم کوچک خانگی از نظر جریان، ولتاژ و تعداد رشته‌های پنل با یک نیروگاه تجاری یا صنعتی تفاوت دارد؛ بنابراین نمی‌توان برای تمام پروژه‌ها از یک نوع فیوز، سرج ارستر یا کلید حفاظتی استفاده کرد.
در زمان انتخاب تجهیزات حفاظتی، مشخصات فنی پنل‌ها، اینورتر، باتری، کابل‌ها و تابلوهای برق باید در کنار یکدیگر بررسی شوند. به عنوان مثال، در مدار DC باید ولتاژ نامی تجهیزات حفاظتی از حداکثر ولتاژ مدار بیشتر باشد و جریان مجاز آن نیز با جریان طراحی سیستم هماهنگ باشد.

تفاوت تجهیزات حفاظتی DC و AC

یکی از نکات مهم هنگام خرید تجهیزات حفاظتی خورشیدی، توجه به تفاوت مدارهای DC و AC است. پنل‌های خورشیدی در ابتدا انرژی الکتریکی را به صورت جریان مستقیم تولید می‌کنند و این جریان تا ورودی اینورتر در مدار DC قرار دارد. پس از تبدیل انرژی توسط اینورتر، برق در بخش AC مورد استفاده قرار می‌گیرد.
به همین دلیل تجهیزات حفاظتی سمت DC باید برای قطع و حفاظت مدار جریان مستقیم طراحی شده باشند. استفاده از تجهیزی که صرفاً برای مدار AC ساخته شده است، لزوماً انتخاب مناسبی برای بخش DC سیستم خورشیدی نیست.

در همگام انرژی می‌توانید تجهیزات موردنیاز برای حفاظت بخش‌های مختلف سیستم را متناسب با نوع پروژه بررسی کنید و پیش از خرید، مشخصات فنی محصول را با نیاز سیستم خود تطبیق دهید.

هر خطای الکتریکی به چه تجهیز حفاظتی نیاز دارد؟

یکی از نکاتی که هنگام طراحی حفاظت مدار باید در نظر گرفته شود، نوع خطایی است که احتمال وقوع آن وجود دارد. همه تجهیزات حفاظتی عملکرد یکسانی ندارند و نمی‌توان انتظار داشت یک قطعه به‌تنهایی مدار را در برابر اضافه‌جریان، اتصال کوتاه، اضافه‌ولتاژ و سایر شرایط غیرعادی محافظت کند. به همین دلیل در انتخاب تجهیزات حفاظتی برق باید ابتدا خطرات احتمالی هر بخش از مدار مشخص شود و سپس برای هرکدام تجهیز مناسبی در نظر گرفته شود.

برای مثال، در مدارهای فتوولتائیک ممکن است حفاظت در برابر اضافه‌جریان با فیوز انجام شود، در حالی که برای کاهش اثر اضافه‌ولتاژهای گذرا استفاده از SPD مطرح می‌شود. همین موضوع باعث شده است انواع تجهیزات حفاظتی برق معمولاً به‌صورت مکمل در کنار یکدیگر قرار بگیرند، نه اینکه هر تجهیز جایگزین تمام قطعات حفاظتی دیگر باشد.

تجهیزات حفاظتی مناسب برای نیروگاه‌های خورشیدی

در نیروگاه‌های خورشیدی بزرگ‌تر، تعداد پنل‌ها، رشته‌های DC و تجهیزات الکتریکی افزایش پیدا می‌کند و در نتیجه طراحی حفاظت اهمیت بیشتری پیدا خواهد کرد. در این پروژه‌ها معمولاً از ترکیبی از فیوزهای فتوولتائیک، پایه فیوز، سرج ارسترهای DC و AC، کلیدهای حفاظتی و تجهیزات ارت استفاده می‌شود.
در طراحی چنین سیستم‌هایی باید مسیرهای مختلف تولید و انتقال انرژی به‌صورت جداگانه بررسی شوند. همچنین حفاظت پنل‌ها، کابل‌ها، تابلوها و اینورتر باید با ظرفیت واقعی نیروگاه هماهنگ باشد. هدف از این کار فقط جلوگیری از خرابی تجهیزات نیست؛ بلکه حفاظت صحیح می‌تواند ایمنی افراد، پایداری عملکرد سیستم و طول عمر تجهیزات را نیز افزایش دهد.

انتخاب تجهیزات برای پروژه‌های کوچک و بزرگ چه تفاوتی دارد؟

سطح حفاظت موردنیاز یک پروژه صرفاً با عنوان خانگی یا صنعتی مشخص نمی‌شود. تعداد رشته‌های پنل، ولتاژ مدار، جریان عبوری، طول مسیر کابل، نوع اینورتر و ساختار تابلو از عواملی هستند که روی تعداد و مشخصات تجهیزات تأثیر می‌گذارند. به همین دلیل یک سیستم خورشیدی کوچک ممکن است آرایش حفاظتی ساده‌تری نسبت به یک پروژه چندرشته‌ای یا نیروگاهی داشته باشد.

در پروژه‌های بزرگ، افزایش تعداد مسیرها می‌تواند به معنی افزایش نقاطی باشد که باید جداگانه حفاظت شوند. بنابراین انتخاب تجهیزات تنها بر اساس توان کل نیروگاه کافی نیست و لازم است ساختار هر رشته و مسیر انتقال انرژی نیز بررسی شود.

هنگام خرید تجهیزات حفاظتی به چه نکاتی توجه کنیم؟

قبل از خرید تجهیزات حفاظتی خورشیدی، بهتر است مشخصات زیر را بررسی کنید:

• ولتاژ نامی تجهیز
• جریان نامی
• نوع جریان AC یا DC
• تعداد پل
• نوع فیوز و کلاس حفاظتی
• ظرفیت قطع
• محدوده دمای کاری
• استانداردهای محصول
• سازگاری با تابلو و تجهیزات سیستم
• شرایط نصب و محیط استفاده

برای فیوز مناسب پنل خورشیدی نیز باید جریان اتصال کوتاه پنل، جریان کاری رشته، تعداد پنل‌های متصل و حداکثر ولتاژ سیستم بررسی شود. انتخاب فیوز صرفاً بر اساس عدد آمپر می‌تواند باعث انتخاب اشتباه شود.

نگهداری و بررسی تجهیزات حفاظتی خورشیدی

بعد از نصب تجهیزات حفاظتی، بررسی دوره‌ای آن‌ها اهمیت زیادی دارد. شرایط محیطی مانند گرما، رطوبت، گردوغبار و تغییرات دمایی می‌تواند در طول زمان روی عملکرد تجهیزات الکتریکی تأثیر بگذارد. به همین دلیل بهتر است وضعیت فیوزها، پایه فیوز، سرج ارستر، اتصالات و تابلوهای حفاظتی در دوره‌های مشخص بررسی شود.
در زمان سرویس سیستم، باید ظاهر تجهیزات از نظر تغییر رنگ، آثار سوختگی، ترک‌خوردگی، شل شدن اتصالات یا آسیب فیزیکی بررسی شود. در صورتی که هرکدام از تجهیزات حفاظتی دچار آسیب شده باشند، ادامه کار سیستم بدون بررسی تخصصی می‌تواند ریسک خرابی سایر تجهیزات را افزایش دهد.

همچنین باید وضعیت نشانگر برخی سرج ارسترها کنترل شود. بسیاری از مدل‌های SPD دارای نشانگر وضعیت هستند که شرایط عملکرد تجهیز را نمایش می‌دهد. در صورت تغییر وضعیت نشانگر، لازم است تجهیز مطابق دستورالعمل سازنده بررسی و در صورت نیاز تعویض شود.

اهمیت کیفیت کابل و اتصالات در سیستم حفاظتی

تجهیزات حفاظتی زمانی می‌توانند عملکرد مناسبی داشته باشند که کابل‌ها و اتصالات نیز استاندارد و متناسب با سیستم انتخاب شده باشند. استفاده از کابل با سطح مقطع نامناسب یا اتصال ضعیف می‌تواند باعث افزایش مقاومت، ایجاد حرارت و افت عملکرد سیستم شود.
در بخش DC سیستم خورشیدی، کیفیت کانکتورها، کابل‌های خورشیدی و اتصالات اهمیت ویژه‌ای دارد. تمام اتصالات باید به شکل اصولی انجام شوند و از ایجاد نقاط اتصال شل یا نامطمئن جلوگیری شود. بنابراین هنگام طراحی سیستم خورشیدی، انتخاب فیوز و سرج ارستر باید همراه با بررسی کابل‌ها، تابلوها و سایر تجهیزات الکتریکی انجام شود. یک سیستم حفاظتی مناسب نتیجه هماهنگی تمام این اجزاست.

نقش تابلو DC در حفاظت سیستم خورشیدی

تابلو DC یکی از بخش‌های مهم در بسیاری از سیستم‌های فتوولتائیک است و می‌تواند محل قرارگیری بخشی از تجهیزات حفاظتی مدارهای جریان مستقیم باشد. بسته به طراحی سیستم، تجهیزاتی مانند فیوز، پایه فیوز، سرج ارستر و کلید DC ممکن است در این تابلو قرار بگیرند.
طراحی تابلو باید به گونه‌ای باشد که تجهیزات به شکل مرتب و ایمن نصب شوند و امکان دسترسی برای سرویس و بررسی دوره‌ای وجود داشته باشد. همچنین درجه حفاظت تابلو باید با محل نصب و شرایط محیطی پروژه تناسب داشته باشد. در پروژه‌های بزرگ‌تر، طراحی صحیح تابلوهای DC اهمیت بیشتری پیدا می‌کند؛ زیرا تعداد رشته‌های پنل و تجهیزات الکتریکی افزایش پیدا می‌کند و حفاظت هر بخش باید به شکل دقیق‌تری در نظر گرفته شود.

چیدمان تجهیزات حفاظتی داخل تابلو چه اهمیتی دارد؟

انتخاب محصول مناسب تنها بخشی از طراحی حفاظت است و نحوه قرارگیری و هماهنگی تجهیزات داخل تابلو نیز باید مورد توجه قرار گیرد. به‌ویژه در پروژه‌هایی که چند رشته پنل، چند مسیر کابل یا تجهیزات متعدد دارند، طراحی تجهیزات حفاظتی تابلو برق باید به شکلی انجام شود که هر مدار در برابر خطاهای مربوط به خود حفاظت شود و دسترسی به قطعات برای بررسی و سرویس نیز امکان‌پذیر باشد.

هنگام طراحی یا تکمیل تابلو بهتر است موارد زیر به‌صورت هم‌زمان بررسی شوند:

• محل ورود و خروج کابل‌های DC و AC باید از ابتدا مشخص شود تا مسیر سیم‌کشی منظم باقی بماند.
• ظرفیت تجهیزات حفاظتی باید با سطح مقطع کابل، جریان مدار و مشخصات مصرف‌کننده هماهنگ باشد.
• فضای کافی برای نصب، تهویه و دسترسی به تجهیزات در زمان سرویس در نظر گرفته شود.
• تجهیزات سمت DC و AC از نظر کاربرد و مشخصات فنی با یکدیگر اشتباه گرفته نشوند.
• وضعیت اتصالات، ترمینال‌ها و تجهیزات قابل تعویض در بازدیدهای دوره‌ای کنترل شود.
• تجهیزات حفاظتی نباید مستقل از اینورتر، کابل‌ها، پنل‌ها و طراحی کلی مدار انتخاب شوند.

در مدارهای فتوولتائیک، پایه فیوز نیز بخشی از همین ساختار است. برای نمونه، محصول پایه فیوز DC GPV 1000V تکپل ایستا می‌تواند برای کاربری متناسب با مشخصات فنی خود در مسیر حفاظت DC بررسی شود؛ البته انتخاب نهایی آن باید بر اساس ولتاژ سیستم، نوع فیوز و طراحی واقعی مدار انجام گیرد.

چه عواملی روی هزینه تجهیزات حفاظتی تأثیر می‌گذارند؟

در زمان خرید تجهیزات حفاظتی برق مقایسه محصولات فقط بر اساس عدد درج‌شده روی برچسب قیمت روش دقیقی نیست. دو محصول ممکن است از نظر ظاهری یا آمپراژ مشابه باشند، اما در ولتاژ نامی، ظرفیت قطع، استاندارد، تعداد پل، نوع مدار قابل استفاده و کیفیت ساخت تفاوت داشته باشند.

به همین دلیل قیمت تجهیزات حفاظتی برق معمولاً تحت تأثیر مجموعه‌ای از مشخصات فنی و تجاری قرار می‌گیرد. برخی از عوامل مهم عبارت‌اند از:

• ولتاژ و جریان نامی تجهیز
• DC یا AC بودن محصول
• ظرفیت قطع و مشخصات حفاظتی
• تعداد پل و ساختار تجهیز
• استانداردها و کیفیت ساخت
• برند و کشور سازنده
• شرایط نصب و محدوده دمای کاری
• نوع کاربرد و سطح حفاظت موردنیاز پروژه

محصول ارزان‌تر الزاماً انتخاب اقتصادی‌تری نیست؛ زیرا اگر تجهیز با مدار سازگار نباشد، ممکن است مجبور به تعویض آن شوید یا حتی حفاظت مورد انتظار در زمان بروز خطا انجام نشود. بهتر است ابتدا مشخصات فنی موردنیاز پروژه تعیین شود و سپس قیمت محصولات دارای مشخصات مناسب با یکدیگر مقایسه شود.

قبل از نهایی کردن انتخاب، هماهنگی تجهیزات را بررسی کنید

پس از مشخص شدن ولتاژ، جریان و نوع مدار، بهتر است تمام اجزای حفاظتی یک بار در کنار یکدیگر بررسی شوند. ظرفیت فیوز، پایه فیوز، SPD، کلیدها، کابل و تابلو باید بخشی از یک طراحی هماهنگ باشند. این بررسی به‌خصوص در مدار DC اهمیت دارد، زیرا مشخصات قطع و تحمل ولتاژ تجهیزات باید با شرایط واقعی مدار فتوولتائیک تناسب داشته باشد.
در نهایت هدف از انتخاب تجهیزات حفاظتی صرفاً اضافه کردن چند قطعه به تابلو نیست؛ بلکه ایجاد یک زنجیره حفاظتی هماهنگ است که در شرایط عادی مانعی برای عملکرد سیستم ایجاد نکند و در زمان وقوع خطا نیز هر تجهیز وظیفه تعیین‌شده خود را انجام دهد.

خرید تجهیزات حفاظتی متناسب با پروژه

برای خرید تجهیزات حفاظتی خورشیدی بهتر است قبل از انتخاب محصول، مشخصات فنی سیستم به‌طور کامل مشخص شود. اطلاعاتی مانند توان پنل‌ها، تعداد پنل‌ها، نحوه اتصال رشته‌ها، ولتاژ مدار، جریان اتصال کوتاه و مشخصات اینورتر می‌توانند در انتخاب تجهیزات مناسب مؤثر باشند.
همگام انرژی با ارائه تجهیزات موردنیاز سیستم‌های خورشیدی، امکان تهیه محصولاتی مانند فیوز فتوولتائیک، فیوز DC، پایه فیوز و سرج ارستر را برای پروژه‌های مختلف فراهم کرده است. انتخاب دقیق تجهیزات باعث می‌شود سیستم خورشیدی از نظر ایمنی و عملکرد، شرایط مناسب‌تری داشته باشد.
در نهایت، تجهیزات حفاظتی را نباید صرفاً بر اساس قیمت انتخاب کرد. کیفیت ساخت، مشخصات فنی، سازگاری با سیستم و کاربرد واقعی محصول از عوامل مهمی هستند که باید پیش از خرید مورد توجه قرار گیرند.

سوالات متداول

تجهیزات حفاظتی خورشیدی چیست؟

به مجموعه تجهیزاتی گفته می‌شود که برای حفاظت از مدارها و تجهیزات سیستم خورشیدی در برابر مواردی مانند اضافه‌جریان، اتصال کوتاه و اضافه‌ولتاژ استفاده می‌شوند.

مهم‌ترین تجهیزات حفاظتی سیستم خورشیدی کدام‌اند؟

فیوز DC، فیوز فتوولتائیک، پایه فیوز، سرج ارستر، کلیدهای حفاظتی و تجهیزات ارت از جمله تجهیزات مهم در طراحی حفاظت سیستم‌های خورشیدی هستند.

آیا پنل خورشیدی به فیوز نیاز دارد؟

بسته به طراحی سیستم، تعداد رشته‌ها، جریان و ولتاژ مدار و الزامات حفاظتی، ممکن است استفاده از فیوز DC یا فیوز gPV ضروری باشد. انتخاب باید بر اساس طراحی واقعی سیستم انجام شود.

سرج ارستر خورشیدی چه کاربردی دارد؟

سرج ارستر برای محدود کردن اضافه‌ولتاژهای گذرا و حفاظت از تجهیزات در برابر برخی نوسانات و رخدادهای ناشی از صاعقه استفاده می‌شود.

آیا تجهیزات DC و AC با یکدیگر تفاوت دارند؟

بله. مدارهای DC و AC ویژگی‌های الکتریکی متفاوتی دارند و تجهیزات حفاظتی باید برای نوع مدار و ولتاژ مربوطه انتخاب شوند.

آیا تجهیزات حفاظتی خورشیدی نیاز به سرویس دوره‌ای دارند؟

بله. وضعیت فیوزها، پایه فیوز، سرج ارسترها، اتصالات، کابل‌ها و تابلوهای حفاظتی باید در بازه‌های زمانی مشخص بررسی شود تا نشانه‌هایی مانند شل شدن اتصال، تغییر رنگ، سوختگی یا آسیب فیزیکی شناسایی شوند.

آیا برای سیستم‌های خورشیدی کوچک هم تجهیزات حفاظتی لازم است؟

بله. حتی در سیستم‌های کوچک نیز باید متناسب با ولتاژ، جریان و ساختار مدار از تجهیزات حفاظتی مناسب استفاده شود. تفاوت اصلی معمولاً در تعداد و ظرفیت تجهیزات موردنیاز است.

آیا می‌توان از تجهیزات حفاظتی AC در مدار DC استفاده کرد؟

در بسیاری از موارد خیر. تجهیز حفاظتی باید برای نوع جریان و ولتاژ مدار طراحی شده باشد. بنابراین محصولی که فقط برای مدار AC ساخته شده، لزوماً برای بخش DC سیستم خورشیدی مناسب نیست.

قیمت تجهیزات حفاظتی خورشیدی به چه عواملی بستگی دارد؟

ولتاژ و جریان نامی، ظرفیت قطع، نوع کاربرد DC یا AC، تعداد پل، برند، کیفیت ساخت و استانداردهای محصول از مهم‌ترین عواملی هستند که می‌توانند روی قیمت تجهیزات حفاظتی تأثیر بگذارند.

پایه فیوز در سیستم خورشیدی چه نقشی دارد؟

پایه فیوز محل قرارگیری و اتصال ایمن فیوز در مدار است و باید از نظر ولتاژ، جریان، ابعاد و نوع فیوز با تجهیز مورد استفاده سازگار باشد.

آیا انتخاب اشتباه تجهیزات حفاظتی می‌تواند به سیستم آسیب بزند؟

بله. انتخاب تجهیزی با ولتاژ، جریان یا ظرفیت قطع نامناسب ممکن است باعث عملکرد نادرست سیستم حفاظتی شود و در شرایط خطا، حفاظت مورد انتظار از پنل، اینورتر، کابل‌ها یا سایر اجزای سیستم انجام نشود.

تجهیزات حفاظتی در چه قسمت‌هایی از سیستم خورشیدی نصب می‌شوند؟

بسته به طراحی پروژه، تجهیزات حفاظتی ممکن است در مسیر پنل‌ها، تابلو DC، ورودی اینورتر، خروجی AC، تابلو برق و بخش‌های مرتبط با ارت و هم‌بندی نصب شوند.

از کجا بفهمیم سرج ارستر نیاز به تعویض دارد؟

برخی سرج ارسترها دارای نشانگر وضعیت هستند. تغییر وضعیت این نشانگر می‌تواند نشانه نیاز به بررسی یا تعویض تجهیز باشد و باید مطابق دستورالعمل سازنده اقدام شود.

جمع‌بندی

تجهیزات حفاظتی یکی از اجزای ضروری طراحی یک سیستم خورشیدی ایمن و قابل‌اعتماد هستند. استفاده از فیوز خورشیدی، فیوز فتوولتائیک، سرج ارستر، کلیدهای حفاظتی و سیستم ارت مناسب می‌تواند از تجهیزات اصلی در برابر بسیاری از خطاهای الکتریکی محافظت کند.
در همگام انرژی می‌توانید تجهیزات حفاظتی موردنیاز سیستم‌های خورشیدی را در کنار پنل خورشیدی، باتری، اینورتر و تجهیزات نصب تهیه کنید و پیش از خرید، برای انتخاب محصول مناسب با مشخصات پروژه از مشاوره تخصصی استفاده نمایید.
