سرج ارستر 1500V DC سانتری

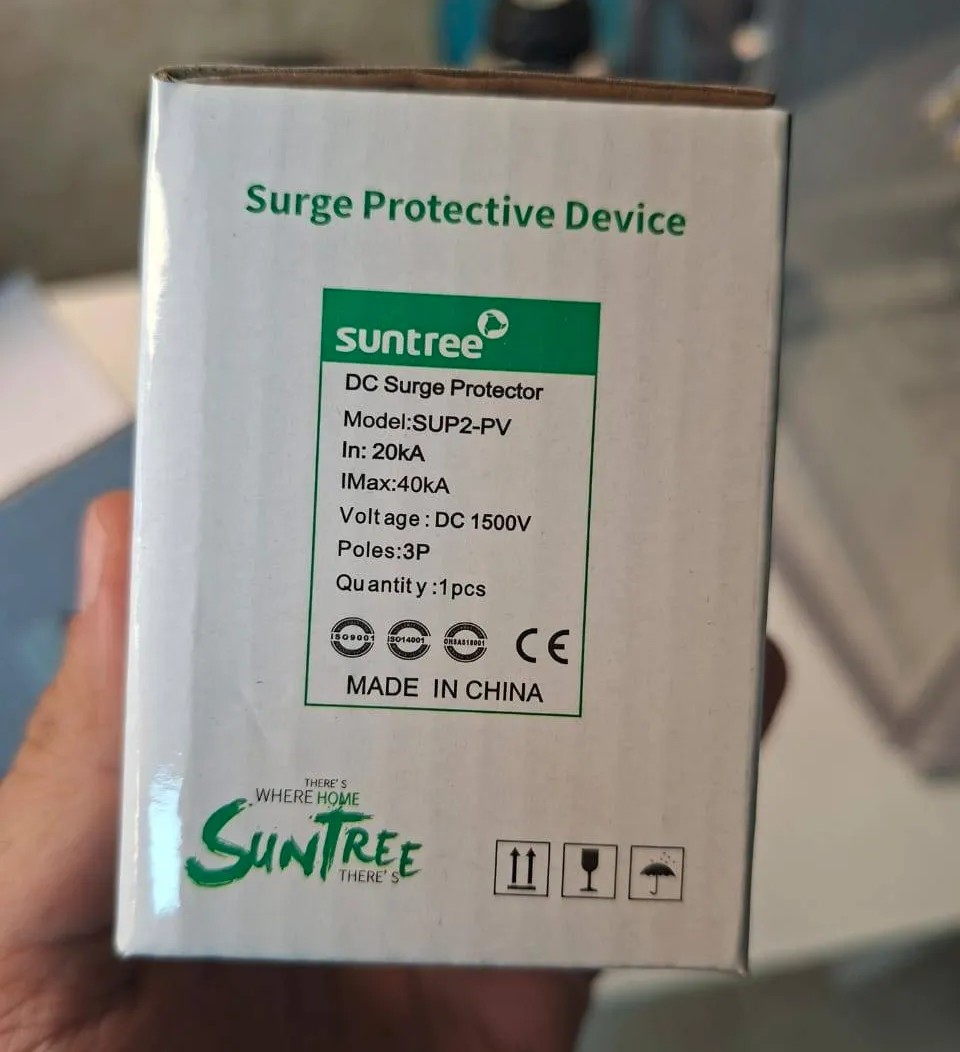

سرج ارستر 1500V DC سانتری مدل SUP2-PV یک تجهیز حفاظتی مخصوص مدارهای DC و سیستم‌های فتوولتائیک است که برای محدود کردن اضافه‌ولتاژهای گذرا در سیستم‌های خورشیدی استفاده می‌شود. این محصول از تجهیزات حفاظتی برند Suntree است و برای سیستم‌های PV با ولتاژ کاری پیوسته 1500V DC طراحی شده است.

در سیستم‌های خورشیدی، پنل‌ها، کابل‌های DC، تابلوهای برق و تجهیزات الکترونیکی می‌توانند تحت تأثیر اضافه‌ولتاژهای گذرا قرار بگیرند. استفاده از یک سرج ارستر خورشیدی 1500 ولت متناسب با مشخصات سیستم می‌تواند بخشی از طراحی حفاظت الکتریکی سیستم فتوولتائیک باشد.

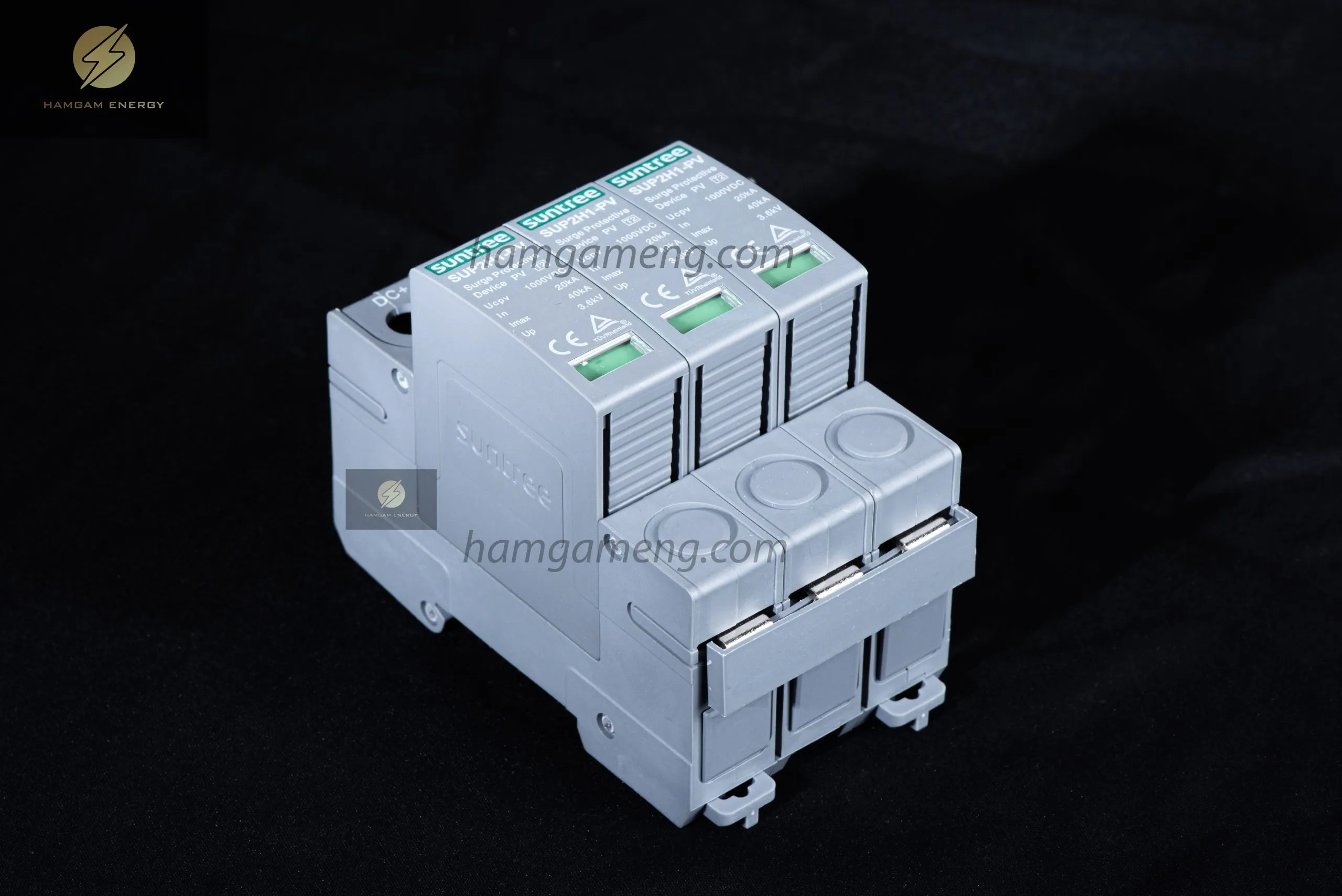

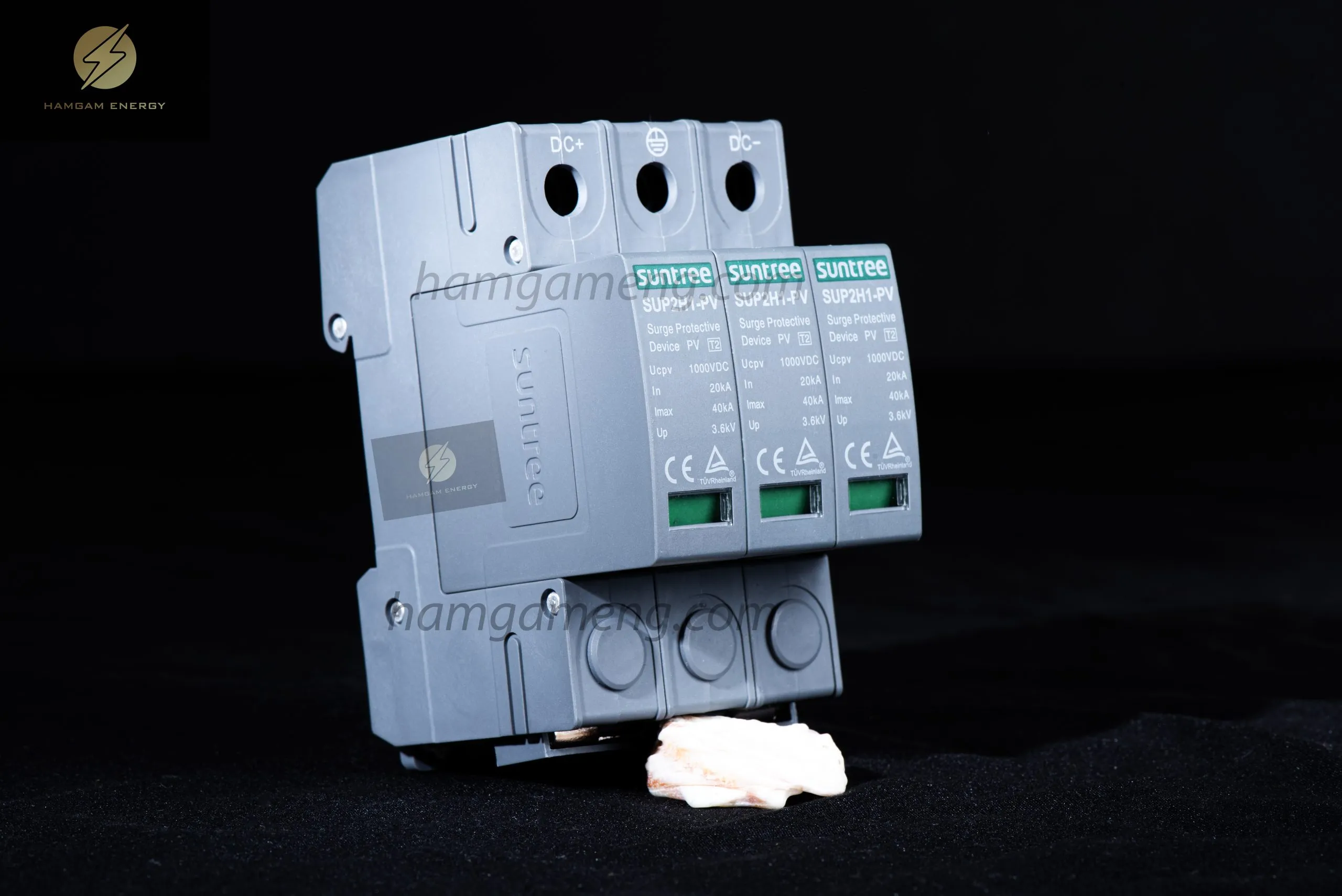

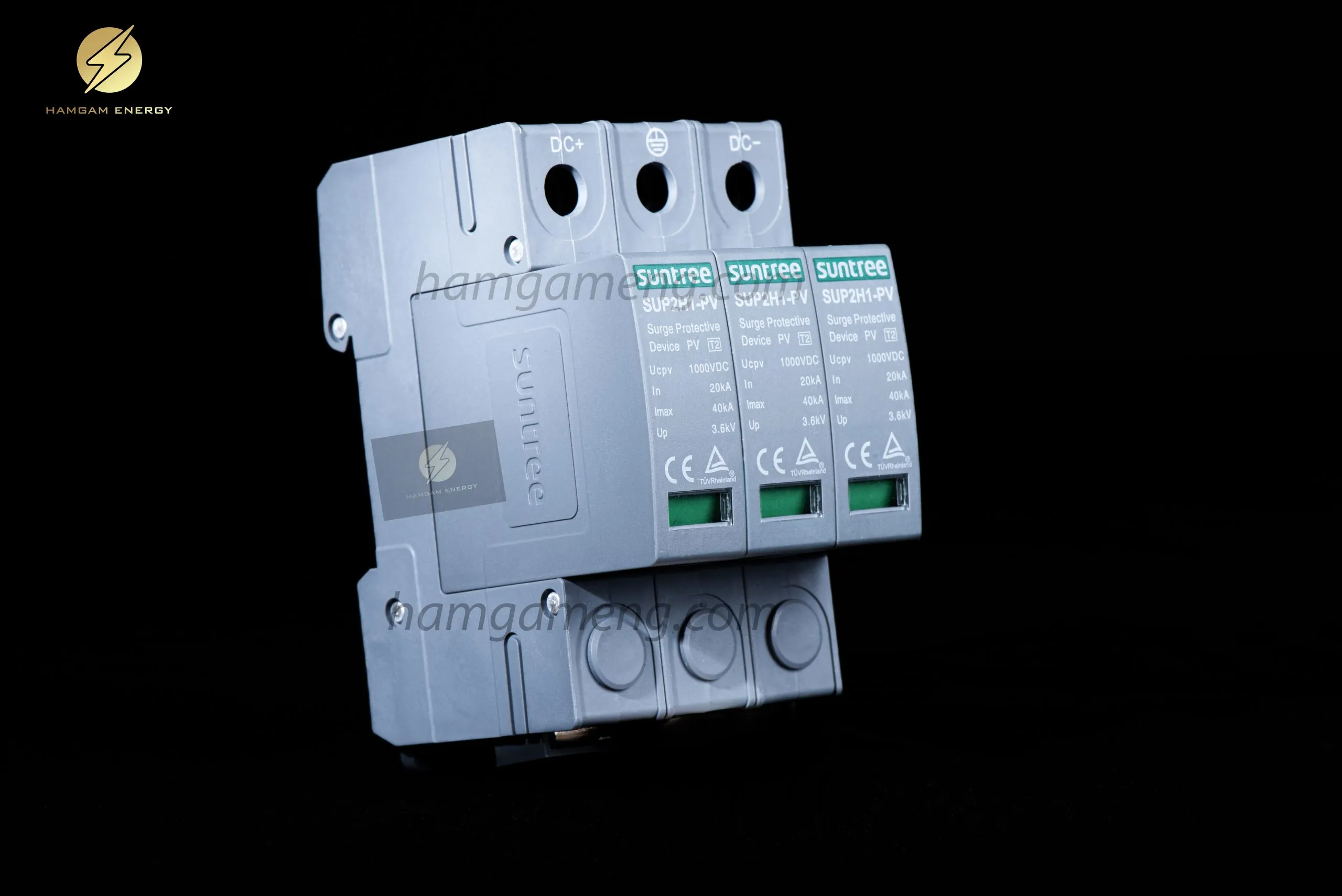

مدل SUP2-PV سانتری با ساختار سه‌پل، قابلیت نصب روی ریل DIN استاندارد 35 میلی‌متری و جریان تخلیه حداکثر 40kA عرضه شده است.

مشخصات فنی سرج ارستر 1500V DC سانتری

مشخصات بالا بر اساس اطلاعات منتشرشده توسط Suntree برای سری SUP2-PV تنظیم شده است.

سرج ارستر 1500V DC چیست؟

سرج ارستر 1500V DC یا DC SPD یک تجهیز حفاظتی است که برای محدود کردن اضافه‌ولتاژهای گذرا در مدار جریان مستقیم مورد استفاده قرار می‌گیرد.

در سیستم‌های فتوولتائیک، وجود مسیرهای طولانی کابل DC و تجهیزات الکترونیکی حساس باعث می‌شود طراحی حفاظت در برابر اضافه‌ولتاژ اهمیت داشته باشد. SPD می‌تواند در کنار سایر تجهیزات حفاظتی، بخشی از ساختار حفاظت مدار DC را تشکیل دهد.

مدل Suntree SUP2-PV به‌طور اختصاصی برای کاربردهای PV با ولتاژ کاری 1500V DC معرفی شده است.

کاربرد سرج ارستر 1500 ولت سانتری در سیستم خورشیدی

سرج ارستر 1500V DC سانتری برای استفاده در سیستم‌های فتوولتائیک با سطح ولتاژ سازگار طراحی شده است.

از جمله کاربردهای آن می‌توان به موارد زیر اشاره کرد:

• حفاظت مدار DC سیستم‌های خورشیدی در برابر اضافه‌ولتاژهای گذرا
• استفاده در تابلوهای DC
• استفاده در مدارهای فتوولتائیک
• استفاده در ساختارهای حفاظتی نیروگاه‌های خورشیدی
• استفاده در بخش‌های مرتبط با تجهیزات PV
• کمک به حفاظت از تجهیزات متصل به مدار DC

Suntree سری SUP2-PV را برای سیستم‌های PV معرفی کرده و این تجهیزات را مطابق اطلاعات سازنده برای کاربردهای فتوولتائیک ارائه می‌کند.

ویژگی‌های سرج ارستر خورشیدی سانتری 1500V

یکی از مهم‌ترین ویژگی‌های این محصول، سازگاری آن با سیستم‌های فتوولتائیک با ولتاژ کاری پیوسته 1500V DC است.

برخی ویژگی‌های مهم مدل SUP2-PV عبارت‌اند از:

• ولتاژ کاری پیوسته 1500V DC
• حداکثر جریان تخلیه 40kA
• جریان تخلیه نامی 20kA
• سطح حفاظت Up برابر 5.0kV
• ساختار سه‌پل
• نصب روی ریل DIN استاندارد 35 میلی‌متر
• درجه حفاظت IP20
• دارای نشانگر وضعیت عملکرد
• مناسب برای کاربردهای DC و PV

این مشخصات توسط منابع رسمی و کاتالوگ‌های Suntree برای مدل SUP2-PV اعلام شده‌اند.

سرج ارستر 1500V DC سانتری چگونه از سیستم محافظت می‌کند؟

SPD برای محدود کردن اضافه‌ولتاژهای گذرا طراحی شده است. در شرایط اضافه‌ولتاژ، تجهیز حفاظتی مسیر مناسبی برای تخلیه انرژی اضافه‌ولتاژ فراهم می‌کند تا سطح ولتاژ در مدار در محدوده حفاظتی مورد نظر قرار گیرد.

البته حفاظت کامل یک سیستم خورشیدی تنها به سرج ارستر وابسته نیست. طراحی مناسب اتصال زمین، انتخاب صحیح کابل‌ها، استفاده از تجهیزات حفاظتی هماهنگ و رعایت دستورالعمل‌های نصب نیز اهمیت دارد.

بنابراین هنگام انتخاب سرج ارستر خورشیدی 1500V باید مشخصات کل سیستم بررسی شود.

تفاوت سرج ارستر و فیوز خورشیدی

یکی از اشتباهات رایج این است که سرج ارستر و فیوز خورشیدی را تجهیزات جایگزین یکدیگر در نظر بگیریم.

فیوز خورشیدی برای حفاظت در برابر اضافه‌جریان و اتصال کوتاه به کار می‌رود، در حالی که سرج ارستر DC برای محدود کردن اضافه‌ولتاژهای گذرا استفاده می‌شود.

بنابراین عملکرد این دو تجهیز متفاوت است و در طراحی یک سیستم خورشیدی ممکن است هر دو مورد استفاده قرار گیرند.

برای تکمیل تجهیزات حفاظتی مدار DC، می‌توان در کنار SPD از فیوز DC و هولدر فیوز خورشیدی مناسب نیز استفاده کرد.

مقایسه سرج ارستر 1500V سانتری با مدل‌های دیگر

در بازار تجهیزات خورشیدی، سرج ارسترهای DC با ولتاژهای مختلف وجود دارند. برای مثال، Suntree در خانواده محصولات DC خود مدل‌هایی برای ولتاژهای 600، 800، 1000، 1200 و 1500V ارائه کرده است.

به همین دلیل هنگام انتخاب سرج ارستر نباید صرفاً بر اساس برند یا ظاهر محصول تصمیم گرفت.

اگر قصد مقایسه این محصول با سرج ارستر خورشیدی سانتری را دارید، بهتر است موارد زیر را بررسی کنید:

این مقایسه کمک می‌کند محصول مناسب بر اساس نیاز واقعی سیستم انتخاب شود، نه صرفاً بر اساس نام یا قیمت.

مزایای استفاده از سرج ارستر 1500V DC

استفاده از SPD مناسب در یک سیستم فتوولتائیک می‌تواند بخشی از طراحی حفاظت در برابر اضافه‌ولتاژهای گذرا باشد.

مهم‌ترین مزایای استفاده از یک سرج ارستر متناسب با سیستم عبارت‌اند از:

• ایجاد حفاظت در برابر اضافه‌ولتاژهای گذرا
• مناسب بودن برای مدارهای DC در صورت تطابق مشخصات
• امکان استفاده در سیستم‌های فتوولتائیک
• نصب روی ریل DIN در مدل SUP2-PV
• امکان بررسی وضعیت تجهیز از طریق نشانگر
• سازگاری با ساختارهای حفاظتی تابلوهای DC

مدل SUP2-PV سانتری دارای نشانگر وضعیت است که وضعیت عملکرد ماژول را نمایش می‌دهد؛ در اطلاعات محصول، حالت سبز به‌عنوان وضعیت عادی و قرمز به‌عنوان وضعیت نیازمند تعویض معرفی شده است.

نحوه نصب سرج ارستر 1500V DC سانتری

مدل SUP2-PV برای نصب روی ریل DIN استاندارد 35 میلی‌متری طراحی شده است.

با توجه به ولتاژ بالای مدارهای 1500V DC، نصب و سیم‌کشی این تجهیز باید بر اساس طراحی الکتریکی سیستم و دستورالعمل سازنده انجام شود.

محل دقیق نصب SPD نیز باید بر اساس معماری سیستم، طول کابل‌ها، تابلوهای DC و سیستم اتصال زمین تعیین شود.

راهنمای خرید سرج ارستر 1500V DC

قبل از خرید سرج ارستر 1500V DC سانتری بهتر است مشخصات زیر را بررسی کنید:

ولتاژ سیستم

ابتدا باید مشخص شود که SPD انتخاب‌شده برای ولتاژ واقعی سیستم مناسب است.

جریان تخلیه

پارامترهای In و Imax از مشخصات مهم هنگام مقایسه سرج ارسترها هستند. برای مدل SUP2-PV، مقدار Imax برابر 40kA و In برابر 20kA اعلام شده است.

سطح حفاظت

مقدار Up نیز باید با نیاز حفاظتی سیستم مقایسه شود. برای SUP2-PV مقدار Up برابر 5.0kV اعلام شده است.

تعداد پل

مدل SUP2-PV دارای ساختار 3P است.

روش نصب

این محصول روی ریل DIN استاندارد 35 میلی‌متری نصب می‌شود.

قیمت سرج ارستر 1500V DC سانتری

قیمت سرج ارستر 1500V DC سانتری به عواملی مانند مدل دقیق، مشخصات فنی، موجودی کالا، شرایط واردات و وضعیت بازار بستگی دارد.

هنگام مقایسه قیمت، حتماً مدل دقیق و مشخصات محصول را بررسی کنید؛ زیرا سرج ارسترهای 1000، 1200 و 1500 ولت از نظر کاربرد و مشخصات فنی یکسان نیستند.

برای خرید، مقایسه قیمت باید همراه با بررسی مشخصات فنی انجام شود تا محصول انتخاب‌شده با سیستم خورشیدی شما سازگار باشد.

خرید سرج ارستر 1500V DC سانتری

اگر به دنبال خرید سرج ارستر 1500V DC سانتری هستید، مدل SUP2-PV یکی از مدل‌های Suntree برای سیستم‌های فتوولتائیک 1500V DC است.

این محصول دارای حداکثر جریان تخلیه 40kA، ساختار 3P، سطح حفاظت 5.0kV و قابلیت نصب روی ریل DIN 35 میلی‌متری است.

پیش از خرید، مشخصات سیستم خود را با مشخصات محصول تطبیق دهید و در صورت نیاز، انتخاب نهایی را با طراحی تابلو و سیستم حفاظتی پروژه هماهنگ کنید.

ارتباط سرج ارستر با سایر تجهیزات خورشیدی

یک سیستم خورشیدی تنها از پنل و اینورتر تشکیل نشده است. تجهیزات حفاظتی، کابل‌ها، فیوزها، کلیدهای DC و تجهیزات اتصال نیز در طراحی سیستم اهمیت دارند.

به همین دلیل در زمان طراحی یا تکمیل تجهیزات یک سیستم فتوولتائیک، بهتر است اجزای مختلف به صورت یک مجموعه هماهنگ بررسی شوند.

برای مثال، در بخش حفاظت مدار می‌توان سرج ارستر را در کنار فیوز DC و هولدر فیوز بررسی کرد و در بخش روشنایی نیز محصولات خورشیدی متناسب با کاربرد پروژه را انتخاب کرد.

اگر به دنبال اطلاعات بیشتر درباره تجهیزات روشنایی هستید، مقاله مزایا و معایب چراغ خورشیدی می‌تواند برای آشنایی با ویژگی‌های این نوع سیستم روشنایی مورد استفاده قرار گیرد.

سوالات متداول سرج ارستر 1500V DC سانتری

سرج ارستر 1500V DC سانتری چیست؟

سرج ارستر 1500V DC سانتری مدل SUP2-PV یک تجهیز حفاظتی DC برای سیستم‌های فتوولتائیک است که برای محدود کردن اضافه‌ولتاژهای گذرا استفاده می‌شود.

ولتاژ کاری سرج ارستر SUP2-PV چقدر است؟

ولتاژ کاری پیوسته مدل SUP2-PV برابر 1500V DC اعلام شده است.

حداکثر جریان تخلیه این سرج ارستر چقدر است؟

حداکثر جریان تخلیه Imax برابر 40kA و جریان تخلیه نامی In برابر 20kA اعلام شده است.

سرج ارستر 1500V سانتری چند پل است؟

مدل SUP2-PV دارای 3 پل (3P) است.

سرج ارستر SUP2-PV روی چه ریلی نصب می‌شود؟

این مدل برای نصب روی ریل DIN استاندارد 35 میلی‌متری طراحی شده است.

آیا سرج ارستر جایگزین فیوز خورشیدی است؟

خیر. فیوز و SPD دو وظیفه متفاوت دارند. فیوز برای حفاظت در برابر اضافه‌جریان و اتصال کوتاه و SPD برای حفاظت در برابر اضافه‌ولتاژهای گذرا استفاده می‌شود.

سرج ارستر 1500V برای چه سیستم‌هایی مناسب است؟

مدل SUP2-PV برای کاربردهای فتوولتائیک با ولتاژ کاری پیوسته 1500V DC معرفی شده است. با این حال، انتخاب نهایی باید بر اساس طراحی و مشخصات واقعی سیستم انجام شود.

جمع‌بندی

سرج ارستر 1500V DC سانتری مدل SUP2-PV یک SPD مخصوص مدارهای DC و سیستم‌های فتوولتائیک است که برای ولتاژ کاری پیوسته 1500V DC طراحی شده است. این مدل دارای حداکثر جریان تخلیه 40kA، جریان تخلیه نامی 20kA، ساختار 3P و قابلیت نصب روی ریل DIN 35 میلی‌متری است.

برای انتخاب صحیح این محصول، تنها به عبارت 1500V اکتفا نکنید و مشخصات کامل سیستم، جریان تخلیه، سطح حفاظت، تعداد پل، نحوه نصب و سایر تجهیزات حفاظتی را نیز بررسی کنید.
