استراکچر پنل خورشیدی چیست؟ بررسی کامل انواع سازه نگهدارنده پنل خورشیدی
استراکچر پنل خورشیدی یا سازه نگهدارنده پنل خورشیدی یکی از مهم‌ترین اجزای سیستم‌های فتوولتائیک است که وظیفه اصلی آن نگهداری پنل‌ها، تثبیت موقعیت آن‌ها و ایجاد زاویه مناسب برای دریافت بیشترین میزان تابش خورشید است. بسیاری از کاربران هنگام اجرای سیستم خورشیدی تمرکز خود را روی انتخاب پنل، اینورتر و باتری قرار می‌دهند، اما واقعیت این است که کیفیت و طراحی صحیح سازه نصب پنل نیز تأثیر مستقیمی بر عملکرد، ایمنی و طول عمر کل نیروگاه خورشیدی دارد.
یک سیستم خورشیدی زمانی می‌تواند بیشترین راندمان را داشته باشد که تمامی اجزای آن از جمله پنل خورشیدی، تجهیزات حفاظتی، کابل‌ها، اینورتر و سازه نصب با استانداردهای لازم انتخاب شده باشند. حتی بهترین پنل‌های خورشیدی نیز در صورتی که روی یک سازه ضعیف یا غیراستاندارد نصب شوند، ممکن است در طول زمان با مشکلاتی مانند تغییر زاویه، کاهش تولید برق، آسیب در برابر باد شدید یا خوردگی سازه مواجه شوند.
به همین دلیل انتخاب یک استراکچر پنل خورشیدی استاندارد و مقاوم، یکی از مهم‌ترین مراحل طراحی و اجرای نیروگاه‌های خورشیدی خانگی، صنعتی و تجاری محسوب می‌شود.
نقش استراکچر پنل خورشیدی در سیستم فتوولتائیک
وظیفه اصلی استراکچر، ایجاد یک بستر ایمن برای نصب پنل‌های خورشیدی است. این سازه باعث می‌شود پنل‌ها در زاویه مناسب نسبت به خورشید قرار گرفته و بتوانند بیشترین مقدار انرژی تابشی را دریافت کنند.
علاوه بر نگهداری فیزیکی پنل‌ها، استراکچر وظایف دیگری نیز دارد:
- جلوگیری از جابه‌جایی پنل‌ها در اثر باد و عوامل محیطی
- ایجاد فاصله استاندارد بین پنل و سطح نصب برای گردش هوا
- افزایش طول عمر پنل‌ها با کاهش فشارهای مکانیکی
- فراهم کردن امکان سرویس و نگهداری آسان‌تر
- کاهش خطر آسیب به تجهیزات در شرایط آب‌وهوایی سخت
در پروژه‌های بزرگ خورشیدی، طراحی سازه اهمیت بیشتری پیدا می‌کند؛ زیرا تعداد زیاد پنل‌ها باعث افزایش وزن کلی سیستم شده و کوچک‌ترین خطای طراحی می‌تواند خسارت‌های قابل توجهی ایجاد کند.
جنس استراکچر پنل خورشیدی از چیست؟
استراکچرهای خورشیدی معمولاً از فلزاتی ساخته می‌شوند که علاوه بر استحکام بالا، مقاومت مناسبی در برابر شرایط محیطی داشته باشند. انتخاب متریال مناسب باعث افزایش عمر سازه و کاهش هزینه‌های تعمیر و نگهداری خواهد شد.
فولاد گالوانیزه گرم
یکی از رایج‌ترین متریال‌ها در ساخت سازه‌های خورشیدی، فولاد گالوانیزه گرم است. در این روش یک لایه پوشش روی سطح فولاد قرار می‌گیرد که از زنگ‌زدگی و خوردگی جلوگیری می‌کند.
مزایای فولاد گالوانیزه:
- مقاومت مکانیکی بسیار بالا
- تحمل وزن زیاد پنل‌ها
- مقاومت در برابر رطوبت و بارندگی
- مناسب برای نیروگاه‌های بزرگ
- طول عمر بالا
آلومینیوم
در برخی پروژه‌ها از آلومینیوم به دلیل وزن کمتر و مقاومت مناسب در برابر خوردگی استفاده می‌شود.
مزایای آلومینیوم:
- وزن سبک‌تر نسبت به فولاد
- نصب آسان‌تر
- مقاومت بالا در برابر زنگ‌زدگی
- مناسب برای پروژه‌های پشت‌بامی
انتخاب بین فولاد و آلومینیوم به شرایط پروژه، محل نصب، بودجه و شرایط آب‌وهوایی منطقه بستگی دارد.
انواع استراکچر پنل خورشیدی
یکی از مهم‌ترین موارد هنگام طراحی سیستم خورشیدی، انتخاب نوع سازه مناسب است. انواع استراکچر پنل خورشیدی بر اساس محل نصب، نوع سقف، تعداد پنل‌ها و شرایط محیطی دسته‌بندی می‌شوند.

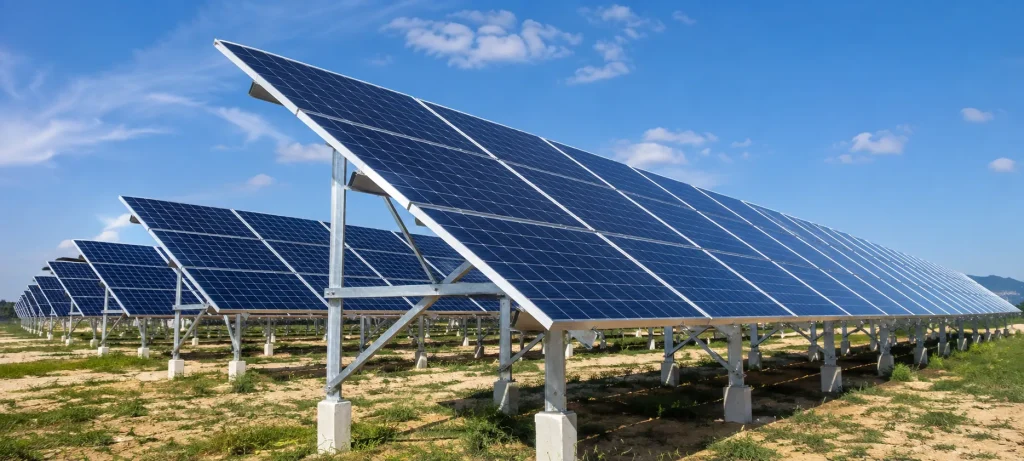

استراکچر زمینی پنل خورشیدی
استراکچر زمینی یکی از پرکاربردترین مدل‌ها در نیروگاه‌های خورشیدی است. این نوع سازه روی زمین نصب شده و معمولاً برای پروژه‌های صنعتی، نیروگاه‌های بزرگ و زمین‌های دارای فضای کافی استفاده می‌شود.
مزایای استراکچر زمینی:
- امکان نصب تعداد زیادی پنل
- دسترسی آسان برای تعمیرات
- امکان تنظیم زاویه نصب
- مقاومت بالا در برابر شرایط محیطی
- مناسب برای نیروگاه‌های چند مگاواتی
در پروژه‌های زمینی، عواملی مانند جنس خاک، سرعت باد، میزان بارش برف و زاویه تابش خورشید باید قبل از طراحی سازه بررسی شوند.
استراکچر سقفی پنل خورشیدی
استراکچر سقفی برای نصب پنل‌های خورشیدی روی پشت‌بام ساختمان‌ها استفاده می‌شود. این مدل برای سیستم‌های خورشیدی خانگی، اداری و تجاری گزینه مناسبی است.
مزایای استراکچر سقفی:
- استفاده از فضای بلااستفاده پشت‌بام
- کاهش هزینه زمین
- نصب سریع‌تر
- مناسب برای سیستم‌های کوچک و متوسط
در نصب سقفی باید به مقاومت ساختمان، نوع سقف و روش اتصال سازه توجه ویژه‌ای شود.
استراکچر شیروانی پنل خورشیدی
در ساختمان‌هایی که دارای سقف شیب‌دار هستند، از سازه‌های مخصوص سقف شیروانی استفاده می‌شود. این سازه‌ها به گونه‌ای طراحی شده‌اند که بدون آسیب به پوشش سقف، پنل‌ها را در موقعیت مناسب قرار دهند.
استراکچر شیروانی معمولاً شامل:
- ریل آلومینیومی
- کلمپ میانی
- کلمپ انتهایی
- اتصالات مخصوص سقف
استفاده از تجهیزات استاندارد در این نوع نصب اهمیت زیادی دارد؛ زیرا کوچک‌ترین آسیب به سقف می‌تواند باعث نفوذ آب و ایجاد هزینه‌های اضافی شود.
استراکچر قابل تنظیم پنل خورشیدی
در برخی پروژه‌های خورشیدی، برای افزایش میزان تولید انرژی و دریافت تابش بیشتر خورشید، نیاز است زاویه پنل‌ها در طول سال تغییر کند. در این شرایط از استراکچرهای قابل تنظیم استفاده می‌شود.
این نوع سازه‌ها امکان تغییر زاویه پنل‌ها را فراهم می‌کنند تا در فصل‌های مختلف سال، پنل در بهترین موقعیت نسبت به خورشید قرار بگیرد. استفاده از استراکچر قابل تنظیم بیشتر در پروژه‌های تحقیقاتی، نیروگاه‌های خاص و برخی سیستم‌های صنعتی کاربرد دارد.
مزایای استراکچر قابل تنظیم:
- افزایش بازده تولید انرژی
- امکان تنظیم زاویه بر اساس موقعیت جغرافیایی
- بهینه‌سازی عملکرد پنل‌ها در فصل‌های مختلف
- کاهش افت تولید در شرایط مختلف تابش
البته این نوع سازه‌ها به دلیل طراحی پیچیده‌تر، معمولاً هزینه بالاتری نسبت به مدل‌های ثابت دارند و انتخاب آن‌ها باید بر اساس تحلیل اقتصادی پروژه انجام شود.
عوامل مؤثر بر قیمت استراکچر پنل خورشیدی
قیمت استراکچر پنل خورشیدی به عوامل مختلفی بستگی دارد و نمی‌توان یک قیمت ثابت برای تمام پروژه‌ها در نظر گرفت. نوع سازه، جنس متریال، تعداد پنل‌ها، محل نصب و شرایط محیطی از مهم‌ترین عوامل تعیین‌کننده قیمت هستند.
مهم‌ترین عوامل تأثیرگذار بر قیمت عبارت‌اند از:
جنس سازه
نوع متریال استفاده شده در ساخت استراکچر تأثیر مستقیمی روی قیمت دارد. معمولاً سازه‌های فولادی گالوانیزه به دلیل مقاومت بالا و تحمل وزن بیشتر، قیمت متفاوتی نسبت به سازه‌های آلومینیومی دارند.
تعداد پنل‌های خورشیدی
هرچه تعداد پنل‌های مورد استفاده در پروژه بیشتر باشد، مقدار ریل، پایه، کلمپ و اتصالات مورد نیاز نیز افزایش پیدا می‌کند. به همین دلیل ظرفیت نیروگاه یکی از عوامل مهم در تعیین هزینه نهایی استراکچر محسوب می‌شود.
محل نصب سازه
هزینه اجرای استراکچر برای سقف‌های مختلف متفاوت است. برای مثال نصب پنل روی سقف شیروانی، سقف تخت یا زمین هرکدام نیازمند طراحی و تجهیزات مخصوص هستند.
شرایط آب‌وهوایی منطقه
در مناطقی که سرعت باد بالا، بارندگی زیاد یا بارش برف سنگین دارند، سازه باید مقاومت بیشتری داشته باشد. استفاده از پروفیل‌های ضخیم‌تر و اتصالات مقاوم‌تر باعث افزایش هزینه اولیه می‌شود اما در مقابل عمر و ایمنی سیستم را افزایش می‌دهد.
کیفیت پوشش ضدخوردگی
یکی از مهم‌ترین موارد در انتخاب استراکچر، کیفیت پوشش گالوانیزه است. سازه‌ای که پوشش مناسبی نداشته باشد، ممکن است پس از مدت کوتاهی دچار زنگ‌زدگی شده و هزینه‌های تعمیر و تعویض ایجاد کند.
ارتباط استراکچر با سایر تجهیزات سیستم خورشیدی
یک سیستم خورشیدی تنها شامل پنل و اینورتر نیست؛ بلکه مجموعه‌ای از تجهیزات مختلف در کنار یکدیگر باعث عملکرد صحیح نیروگاه می‌شوند.
برای مثال پنل‌های خورشیدی روی استراکچر نصب می‌شوند، سپس برق تولید شده از طریق کابل‌های خورشیدی به اینورتر منتقل شده و تجهیزات حفاظتی مانند فیوزها و سرج ارسترها از سیستم در برابر خطرات الکتریکی محافظت می‌کنند.
به همین دلیل هنگام خرید تجهیزات خورشیدی باید به هماهنگی بین تمام اجزا توجه شود.
برای مثال انتخاب پنل مناسب، علاوه بر کیفیت سازه اهمیت زیادی دارد. بسیاری از کاربران هنگام بررسی هزینه پروژه، ابتدا به قیمت پنل خورشیدی توجه می‌کنند، اما باید در نظر داشت که هزینه سازه، تجهیزات حفاظتی، کابل‌کشی و نصب نیز بخش مهمی از سرمایه‌گذاری اولیه سیستم خورشیدی را تشکیل می‌دهد.
تجهیزات مورد نیاز برای نصب پنل خورشیدی
اجرای یک سیستم خورشیدی استاندارد نیازمند مجموعه‌ای از تجهیزات نصب و حفاظتی است. انتخاب صحیح این تجهیزات باعث افزایش ایمنی، کاهش خرابی و افزایش طول عمر نیروگاه خواهد شد.
مهم‌ترین تجهیزات نصب پنل خورشیدی عبارت‌اند از:
استراکچر پنل خورشیدی
سازه اصلی نگهدارنده پنل‌ها که وظیفه تثبیت و تنظیم زاویه پنل‌ها را بر عهده دارد.
کلمپ و بست پنل خورشیدی
کلمپ‌ها برای اتصال پنل‌ها به ریل‌های سازه استفاده می‌شوند و باید مقاومت مکانیکی مناسبی داشته باشند.
ریل آلومینیومی
ریل‌ها مسیر اصلی نصب پنل‌ها هستند و نقش مهمی در استحکام کل سازه دارند.
کانکتور MC4
کانکتورهای MC4 برای اتصال ایمن کابل‌های پنل خورشیدی استفاده می‌شوند و باید در برابر رطوبت و شرایط محیطی مقاوم باشند.
کابل خورشیدی
کابل‌های DC خورشیدی برای انتقال جریان تولید شده توسط پنل‌ها استفاده می‌شوند و باید توان تحمل ولتاژ و جریان سیستم را داشته باشند.
تجهیزات حفاظتی
برای افزایش ایمنی سیستم، استفاده از تجهیزات حفاظتی ضروری است. تجهیزاتی مانند فیوز DC و سرج ارستر از مهم‌ترین قطعات حفاظتی سیستم‌های خورشیدی هستند.
اهمیت استفاده از تجهیزات حفاظتی در کنار استراکچر
اگرچه استراکچر وظیفه حفاظت مکانیکی از پنل‌ها را دارد، اما برای محافظت الکتریکی سیستم نیز باید از تجهیزات مناسب استفاده شود.
یکی از مهم‌ترین تجهیزات حفاظتی، فیوزهای DC هستند که وظیفه جلوگیری از آسیب‌های ناشی از جریان بیش از حد را دارند. استفاده از تجهیزات استاندارد باعث افزایش ایمنی پنل‌ها، کابل‌ها و اینورتر خواهد شد.
برای پروژه‌هایی که نیاز به تجهیزات حفاظتی استاندارد دارند، انتخاب مناسب خرید فیوز DC خورشیدی اهمیت زیادی دارد؛ زیرا فیوز نامناسب ممکن است در زمان بروز خطا عملکرد صحیحی نداشته باشد.
همچنین برای محافظت سیستم در برابر افزایش ناگهانی ولتاژ ناشی از صاعقه یا نوسانات شبکه، استفاده از سرج ارستر ضروری است. انتخاب درست تجهیزات و فروش سرج ارستر با کیفیت مناسب می‌تواند از آسیب‌های جدی به اینورتر و سایر تجهیزات جلوگیری کند.
چگونه بهترین استراکچر پنل خورشیدی را انتخاب کنیم؟
انتخاب استراکچر مناسب باید بر اساس شرایط واقعی پروژه انجام شود. قبل از خرید باید موارد زیر بررسی شوند:
محل نصب
اولین عامل تعیین‌کننده، محل نصب پنل‌ها است. آیا پروژه روی زمین اجرا می‌شود یا روی سقف؟ آیا سقف تخت است یا شیروانی؟
ظرفیت سیستم خورشیدی
تعداد پنل‌ها و توان نیروگاه مشخص می‌کند چه میزان سازه و چه نوع اتصالاتی مورد نیاز است.
زاویه نصب پنل
زاویه مناسب نصب باعث افزایش میزان دریافت نور خورشید و افزایش تولید برق می‌شود.
شرایط اقلیمی
سرعت باد، میزان بارندگی، رطوبت هوا و احتمال بارش برف باید در طراحی سازه در نظر گرفته شوند.
کیفیت متریال
استفاده از فولاد گالوانیزه یا آلومینیوم استاندارد باعث افزایش عمر سازه خواهد شد.
قیمت تجهیزات نصب سیستم خورشیدی چگونه محاسبه می‌شود؟
هزینه اجرای یک سیستم خورشیدی تنها به خرید پنل محدود نمی‌شود. بخش مهمی از هزینه پروژه مربوط به تجهیزات نصب، سازه و تجهیزات حفاظتی است.
عوامل مؤثر بر قیمت تجهیزات نصب سیستم خورشیدی شامل موارد زیر است:
- نوع استراکچر انتخابی
- تعداد پنل‌ها
- نوع سقف یا محل نصب
- کیفیت کلمپ‌ها و اتصالات
- نوع کابل و کانکتورها
- تجهیزات حفاظتی مورد استفاده
- هزینه طراحی و اجرا
انتخاب تجهیزات ارزان و بی‌کیفیت ممکن است در ابتدا هزینه پروژه را کاهش دهد، اما در بلندمدت باعث افزایش هزینه تعمیرات و کاهش راندمان سیستم خواهد شد.
مزایای استفاده از استراکچر پنل خورشیدی همگام انرژی
همگام انرژی با ارائه تجهیزات استاندارد خورشیدی، انواع سازه‌های مناسب برای پروژه‌های مختلف را ارائه می‌دهد.
مزایای استفاده از استراکچرهای همگام انرژی:
- استفاده از متریال مقاوم و باکیفیت
- طراحی مطابق شرایط پروژه
- مقاومت بالا در برابر عوامل محیطی
- نصب سریع و آسان
- مناسب برای پروژه‌های خانگی، صنعتی و نیروگاهی
- سازگاری با انواع پنل‌های خورشیدی
- افزایش طول عمر سیستم خورشیدی
انتخاب یک تأمین‌کننده معتبر باعث می‌شود تمامی تجهیزات از جمله سازه، پنل، تجهیزات حفاظتی و قطعات جانبی با هماهنگی مناسب تهیه شوند.
استراکچر خورشیدی سقف شیروانی
استراکچر خورشیدی سقف شیروانی برای نصب پنل روی ساختمان‌ها، سوله‌ها و سازه‌هایی با سقف شیب‌دار استفاده می‌شود. در این نوع نصب، طراحی اتصالات اهمیت زیادی دارد؛ زیرا سازه باید متناسب با نوع پوشش سقف و ساختار زیرین آن انتخاب شود.
در بسیاری از سیستم‌های سقف شیروانی، ریل، کلمپ میانی، کلمپ انتهایی و اتصالات مخصوص برای تثبیت پنل‌ها مورد استفاده قرار می‌گیرند. انتخاب قطعات مناسب باعث می‌شود نصب پنل منظم‌تر انجام شده و دسترسی برای سرویس و نگهداری نیز ساده‌تر باشد.
پیش از نصب استراکچر خورشیدی سقف شیروانی باید وضعیت سقف، محل مناسب اتصال، جهت و شیب سقف و وزن تجهیزات بررسی شود. همچنین نحوه آب‌بندی محل اتصالات باید با دقت انجام شود تا اجرای سیستم خورشیدی باعث ایجاد مشکل برای پوشش سقف نشود.
استراکچر خورشیدی سقف تخت
در ساختمان‌هایی که دارای پشت‌بام یا سقف تخت هستند، امکان استفاده از سازه‌های مخصوص نصب پنل روی سطح صاف وجود دارد. استراکچر خورشیدی سقف تخت می‌تواند با توجه به طراحی پروژه به شکل ثابت یا قابل تنظیم اجرا شود.
در این نوع پروژه، علاوه بر زاویه نصب پنل‌ها، وزن سازه و روش مهار آن اهمیت دارد. محل قرارگیری ردیف‌های پنل نیز باید به گونه‌ای انتخاب شود که سایه‌اندازی بین ردیف‌ها تا حد امکان کنترل شود و فضای کافی برای دسترسی و تعمیرات وجود داشته باشد.
انتخاب روش اتصال استراکچر به سقف باید بر اساس شرایط ساختمان و طراحی پروژه انجام شود. بنابراین پیش از اجرای سازه روی سقف تخت، بررسی وضعیت سطح نصب و ظرفیت تحمل بار ساختمان اهمیت دارد.
استراکچر زمینی پنل خورشیدی
استراکچر زمینی پنل خورشیدی یکی از گزینه‌های رایج برای نیروگاه‌های خورشیدی و پروژه‌هایی است که فضای کافی برای نصب روی زمین دارند. در این روش، پنل‌ها روی مجموعه‌ای از پایه‌ها و پروفیل‌های فلزی نصب می‌شوند و آرایش آن‌ها بر اساس ظرفیت پروژه و شرایط زمین تعیین می‌شود.
در سازه‌های زمینی، نوع فونداسیون اهمیت ویژه‌ای دارد. بسته به شرایط پروژه می‌توان از روش‌هایی مانند پایه‌های کوبشی یا فونداسیون‌های بتنی استفاده کرد. انتخاب روش مناسب به عواملی مانند نوع خاک، شرایط زمین، بارهای محیطی، ابعاد پروژه و الزامات اجرایی وابسته است.
یکی از مزایای استراکچر زمینی، امکان طراحی و توسعه آرایش پنل‌ها برای پروژه‌های مختلف است. این نوع سازه می‌تواند برای پروژه‌های کوچک، صنعتی و نیروگاه‌های بزرگ مورد استفاده قرار گیرد؛ اما طراحی آن باید متناسب با شرایط واقعی محل اجرا انجام شود.
استراکچر ثابت پنل خورشیدی چیست؟
استراکچر ثابت پنل خورشیدی سازه‌ای است که پنل‌ها را در یک زاویه مشخص نسبت به سطح زمین و مسیر تابش خورشید نگه می‌دارد و برخلاف سیستم‌های ردیاب، برای تغییر مداوم موقعیت پنل دارای مکانیزم حرکتی نیست.
سادگی طراحی، تعداد کمتر قطعات متحرک و سهولت نگهداری از ویژگی‌های مهم استراکچر ثابت محسوب می‌شود. این نوع سازه برای بسیاری از پروژه‌های خانگی، تجاری و نیروگاهی انتخاب مناسبی است؛ البته زاویه نصب باید متناسب با شرایط پروژه تعیین شود.
در انتخاب استراکچر ثابت پنل خورشیدی باید به استحکام پایه‌ها، کیفیت اتصالات، مقاومت در برابر شرایط محیطی و نحوه چیدمان پنل‌ها توجه شود. انتخاب صحیح سازه ثابت می‌تواند فرآیند نصب و نگهداری سیستم را ساده‌تر کند.
استراکچر متحرک پنل خورشیدی چیست؟
استراکچر متحرک پنل خورشیدی یا سیستم ردیاب، امکان تغییر موقعیت پنل‌ها را برای دنبال‌کردن مسیر خورشید فراهم می‌کند. این سیستم نسبت به سازه ثابت پیچیده‌تر است و معمولاً به اجزای مکانیکی، موتور و سیستم کنترل نیاز دارد.
استراکچرهای متحرک را می‌توان به صورت تک‌محوره یا دو‌محوره طراحی کرد. در سیستم تک‌محوره، پنل حول یک محور حرکت می‌کند؛ در حالی که سیستم دو‌محوره امکان تغییر موقعیت در دو محور را فراهم می‌کند.
اگرچه استفاده از سازه متحرک می‌تواند امکان دریافت تابش بیشتر را در شرایط مشخص فراهم کند، اما هزینه اولیه، پیچیدگی تجهیزات و نیاز به نگهداری بیشتر باید در ارزیابی اقتصادی پروژه لحاظ شود. بنابراین انتخاب بین استراکچر ثابت و متحرک باید بر اساس نوع پروژه، شرایط زمین، بودجه و هدف تولید انرژی انجام شود.
تفاوت استراکچر ثابت و متحرک پنل خورشیدی
| ویژگی | استراکچر ثابت پنل خورشیدی | استراکچر متحرک پنل خورشیدی |
|---|---|---|
| تغییر زاویه | ندارد | دارد |
| پیچیدگی مکانیکی | کمتر | بیشتر |
| نیاز به قطعات متحرک | ندارد | دارد |
| نگهداری | ساده‌تر | نیازمند بررسی بیشتر |
| هزینه اولیه | معمولاً کمتر | معمولاً بیشتر |
| کاربرد | پروژه‌های مختلف خورشیدی | پروژه‌های تخصصی و نیروگاهی خاص |
| طراحی | ساده‌تر | پیچیده‌تر |
در بسیاری از پروژه‌ها، استراکچر ثابت به دلیل سادگی و هزینه اجرایی مناسب انتخاب می‌شود؛ در حالی که استراکچر متحرک زمانی توجیه بیشتری دارد که افزایش تولید انرژی و شرایط خاص پروژه، هزینه اضافه سیستم ردیاب را توجیه کند.
نحوه نصب پنل روی استراکچر
نحوه نصب پنل روی استراکچر به نوع سازه و محل نصب بستگی دارد، اما به طور کلی ابتدا سازه و پایه‌ها در موقعیت مشخص نصب و تراز می‌شوند. سپس ریل‌ها یا اعضای نگهدارنده در محل مناسب قرار گرفته و اتصالات محکم می‌شوند.
پس از آماده شدن سازه، پنل‌ها در محل تعیین‌شده قرار می‌گیرند و با استفاده از کلمپ‌های مناسب به ریل یا اعضای نگهدارنده متصل می‌شوند. در این مرحله باید از اعمال فشار نامناسب به فریم پنل جلوگیری شود و محل اتصال قطعات مطابق طراحی سازه باشد.
پس از نصب پنل‌ها، وضعیت تراز بودن ردیف‌ها، استحکام اتصالات و مسیر کابل‌ها بررسی می‌شود. کابل‌کشی نیز باید به گونه‌ای انجام شود که در معرض کشش، ساییدگی یا تماس نامناسب با لبه‌های فلزی قرار نگیرد.
در پروژه‌های بزرگ، نحوه نصب پنل روی استراکچر باید بر اساس نقشه اجرایی و دستورالعمل سازنده سازه و پنل انجام شود؛ زیرا جزئیات اتصال می‌تواند با توجه به مدل پنل و نوع استراکچر متفاوت باشد.
استاندارد استراکچر خورشیدی چه اهمیتی دارد؟
توجه به استاندارد استراکچر خورشیدی فقط به جنس فلز محدود نمی‌شود. طراحی سازه باید بتواند بارهای واردشده از وزن پنل‌ها و نیروهای محیطی مانند باد و برف را متناسب با شرایط پروژه در نظر بگیرد.
کیفیت پوشش ضدخوردگی، ابعاد و ضخامت مقاطع، کیفیت اتصالات، نوع فونداسیون و روش نصب نیز در عملکرد سازه مؤثر هستند. در پروژه‌های حرفه‌ای، مشخصات فنی باید بر اساس شرایط محل نصب و الزامات طراحی بررسی شوند.
به همین دلیل هنگام خرید، بهتر است به جای انتخاب یک سازه صرفاً بر اساس قیمت، مشخصات فنی و کیفیت ساخت آن نیز بررسی شود. استاندارد استراکچر خورشیدی زمانی ارزشمند است که در کنار طراحی مناسب، متریال و اجرای صحیح قرار بگیرد.
اجزای اصلی استراکچر پنل خورشیدی
یک سیستم نصب پنل می‌تواند از قطعات مختلفی تشکیل شود که بسته به نوع سازه تغییر می‌کنند. مهم‌ترین اجزای مورد استفاده عبارت‌اند از:
- پایه و ستون سازه
- ریل نصب پنل
- پروفیل‌های نگهدارنده
- کلمپ میانی
- کلمپ انتهایی
- پیچ و مهره
- اتصالات سازه
- صفحات پایه و تجهیزات مهار
- فونداسیون یا پایه‌های مخصوص نصب
در زمان خرید استراکچر خورشیدی باید بررسی شود که مجموعه موردنظر چه قطعاتی را شامل می‌شود و آیا تمامی اتصالات مورد نیاز برای نصب در اختیار خریدار قرار می‌گیرد یا برخی قطعات باید جداگانه تهیه شوند.
چگونه استراکچر مناسب پنل خورشیدی را انتخاب کنیم؟
برای انتخاب سازه مناسب، ابتدا مشخصات پنل‌ها و محل نصب را تعیین کنید. سپس تعداد پنل‌ها، نحوه چیدمان و زاویه نصب مشخص شود. پس از آن باید شرایط محیطی محل پروژه و روش مهار سازه بررسی شود.
اگر پروژه روی سقف شیروانی اجرا می‌شود، سازه باید با نوع سقف هماهنگ باشد. برای پشت‌بام تخت، روش نصب و مهار سازه اهمیت بیشتری پیدا می‌کند و در پروژه‌های زمینی نیز نوع خاک و فونداسیون باید مورد توجه قرار گیرد.
در نهایت، کیفیت متریال، پوشش ضدخوردگی، نوع اتصالات، مشخصات فنی و قیمت باید در کنار یکدیگر مقایسه شوند. چنین رویکردی باعث می‌شود انتخاب سازه تنها بر اساس ارزان‌ترین قیمت انجام نشود و تناسب فنی سازه با پروژه نیز در نظر گرفته شود.
فروش استراکچر خورشیدی برای پروژه‌های مختلف
فروش استراکچر خورشیدی می‌تواند شامل سازه‌های مورد استفاده برای پروژه‌های خانگی، پشت‌بامی، سقف شیروانی، نیروگاه‌های زمینی و پروژه‌های صنعتی باشد. نوع سازه مورد نیاز هر پروژه با توجه به محل نصب، تعداد پنل‌ها، ابعاد پنل و شرایط محیطی تعیین می‌شود.
در همگام انرژی می‌توان استراکچر و تجهیزات نصب پنل را متناسب با نیاز پروژه بررسی کرد. برای انتخاب دقیق‌تر، اطلاعاتی مانند تعداد پنل‌ها، توان پنل، ابعاد پنل، نوع سقف یا زمین و محل اجرای پروژه اهمیت دارد.
استراکچر خورشیدی مناسب برای پنل‌های مختلف
همه پنل‌های خورشیدی از نظر ابعاد، وزن و نحوه نصب یکسان نیستند. به همین دلیل سازه باید با ابعاد و مشخصات پنل انتخاب شود. هنگام سفارش، مشخصات فریم پنل و نحوه قرارگیری آن روی ریل باید بررسی شود.
برای پروژه‌هایی که از پنل‌های بزرگ یا پنل‌های بایفیشیال استفاده می‌شود، طراحی چیدمان و سازه اهمیت بیشتری پیدا می‌کند. فاصله پنل‌ها از سطح نصب و نحوه قرارگیری آن‌ها باید متناسب با طراحی پروژه باشد.
به همین دلیل، پیش از خرید استراکچر خورشیدی بهتر است مشخصات فنی پنل انتخاب‌شده در اختیار تأمین‌کننده سازه قرار گیرد تا سازگاری تجهیزات بررسی شود.
چرا انتخاب استراکچر مناسب در هزینه نهایی پروژه مهم است؟
ارزان‌ترین سازه لزوماً اقتصادی‌ترین انتخاب نیست. اگر سازه به درستی با شرایط پروژه هماهنگ نباشد، ممکن است هزینه‌های اضافی برای اصلاح، تعویض قطعات، تعمیرات یا اجرای مجدد ایجاد شود.
از طرف دیگر، انتخاب یک سازه بیش از نیاز پروژه نیز می‌تواند هزینه اولیه را افزایش دهد. هدف از طراحی مناسب این است که بین مقاومت، کیفیت، عمر مفید، سهولت نصب و هزینه تعادل ایجاد شود.
بنابراین هنگام بررسی قیمت استراکچر خورشیدی باید قیمت را در کنار کیفیت متریال، نوع طراحی، روش نصب و شرایط پروژه ارزیابی کرد.
راهنمای خرید استراکچر خورشیدی
انتخاب سازه مناسب، یکی از مهم‌ترین مراحل طراحی و اجرای سیستم فتوولتائیک است. هنگام خرید استراکچر خورشیدی نباید تنها قیمت اولیه را ملاک قرار داد؛ بلکه محل نصب، نوع پنل، تعداد پنل‌ها، زاویه نصب، شرایط آب‌وهوایی، نوع فونداسیون و جنس سازه نیز باید بررسی شود. یک سازه مناسب باید بتواند پنل‌ها را به شکل پایدار در موقعیت موردنظر نگه دارد و در برابر نیروهای محیطی عملکرد قابل قبولی داشته باشد.
در راهنمای خرید استراکچر خورشیدی بهتر است ابتدا مشخص شود پروژه روی زمین، سقف تخت، سقف شیروانی یا یک سازه فلزی اجرا می‌شود. پس از مشخص شدن محل نصب، ابعاد و وزن پنل، تعداد پنل‌ها و آرایش آن‌ها باید بررسی شود. در نهایت بر اساس این اطلاعات می‌توان نوع پروفیل، پایه، ریل، کلمپ و اتصالات مورد نیاز را تعیین کرد.
همچنین اگر پروژه در منطقه‌ای با باد شدید، بارندگی یا بارش برف قابل توجه اجرا می‌شود، طراحی سازه باید متناسب با شرایط همان محل انجام شود. بنابراین یک مدل استراکچر ممکن است برای یک پروژه مناسب باشد اما برای پروژه‌ای با شرایط محیطی متفاوت، به طراحی یا تقویت بیشتری نیاز داشته باشد.
قیمت استراکچر خورشیدی چگونه تعیین می‌شود؟
قیمت استراکچر خورشیدی به یک عامل واحد وابسته نیست و با توجه به مشخصات هر پروژه تغییر می‌کند. جنس و وزن سازه، تعداد پنل‌ها، نوع نصب، نوع فونداسیون، ضخامت و کیفیت پوشش ضدخوردگی، طراحی سازه و شرایط محل اجرا از مهم‌ترین عواملی هستند که باید در زمان برآورد هزینه در نظر گرفته شوند.
برای مثال، قیمت یک سازه زمینی با پایه کوبشی می‌تواند با سازه‌ای که به فونداسیون بتنی نیاز دارد متفاوت باشد. همچنین استراکچر خورشیدی سقف شیروانی از نظر قطعات و روش اتصال با سازه مورد استفاده روی زمین یا پشت‌بام بتنی تفاوت دارد.
تعداد پنل نیز روی هزینه نهایی تأثیرگذار است. با افزایش تعداد پنل‌ها، میزان ریل، پایه، کلمپ، پیچ و سایر اتصالات مورد نیاز نیز افزایش پیدا می‌کند. به همین دلیل برای اعلام قیمت دقیق، بهتر است اطلاعاتی مانند تعداد پنل، ابعاد پنل، نوع سقف یا زمین و محل اجرای پروژه مشخص باشد.
سوالات متداول درباره استراکچر پنل خورشیدی
استراکچر پنل خورشیدی چیست؟
استراکچر پنل خورشیدی یک سازه فلزی یا آلومینیومی است که برای نگهداری پنل‌ها و قرار دادن آن‌ها در زاویه مناسب نسبت به خورشید استفاده می‌شود.
بهترین جنس برای استراکچر خورشیدی چیست؟
در بیشتر پروژه‌ها فولاد گالوانیزه گرم به دلیل مقاومت بالا در برابر خوردگی و تحمل وزن مناسب، یکی از بهترین گزینه‌ها محسوب می‌شود.
آیا استراکچر روی راندمان پنل خورشیدی تأثیر دارد؟
بله. زاویه و موقعیت قرارگیری پنل‌ها تأثیر مستقیمی روی میزان دریافت نور خورشید و تولید انرژی دارد.
استراکچر زمینی بهتر است یا سقفی؟
انتخاب بین این دو به شرایط پروژه بستگی دارد. برای نیروگاه‌های بزرگ معمولاً استراکچر زمینی مناسب‌تر است و برای ساختمان‌ها معمولاً از سازه‌های سقفی استفاده می‌شود.
عمر مفید استراکچر پنل خورشیدی چقدر است؟
در صورت استفاده از متریال باکیفیت و نصب صحیح، استراکچرهای خورشیدی می‌توانند چندین سال بدون مشکل مورد استفاده قرار گیرند.
جمع‌بندی
استراکچر پنل خورشیدی یکی از اصلی‌ترین بخش‌های هر سیستم فتوولتائیک است که نقش مهمی در ایمنی، عملکرد و طول عمر نیروگاه دارد. انتخاب صحیح سازه، توجه به شرایط محیطی و استفاده از تجهیزات استاندارد باعث می‌شود سیستم خورشیدی با بیشترین راندمان و کمترین هزینه نگهداری فعالیت کند.
در هنگام اجرای پروژه خورشیدی نباید تنها به خرید پنل یا اینورتر توجه کرد؛ بلکه تمامی اجزا از جمله سازه، تجهیزات نصب و تجهیزات حفاظتی باید با دقت انتخاب شوند.
همگام انرژی با ارائه انواع تجهیزات خورشیدی، از جمله استراکچر، تجهیزات نصب و قطعات حفاظتی، آماده تأمین نیاز پروژه‌های خانگی، صنعتی و نیروگاهی است.
