کابل خورشیدی چیست؟ بررسی کاربرد، مشخصات و راهنمای انتخاب
کابل خورشیدی یکی از اجزای اصلی در سیستم‌های فتوولتائیک است که وظیفه انتقال جریان تولید شده توسط پنل‌های خورشیدی به اینورتر، باتری و سایر تجهیزات را بر عهده دارد. این کابل‌ها برخلاف کابل‌های معمولی برای تحمل شرایط سخت محیطی مانند تابش مستقیم خورشید، تغییرات دما، رطوبت و جریان مستقیم DC طراحی شده‌اند. هنگام خرید کابل خورشیدی باید عواملی مانند سطح مقطع، ولتاژ کاری، مقاومت در برابر شرایط محیطی و استانداردهای ساخت بررسی شود تا عملکرد و ایمنی سیستم در طول زمان حفظ شود.
کابل مورد استفاده در سیستم‌های خورشیدی تنها یک مسیر انتقال برق نیست، بلکه بخشی از زنجیره ایمنی و بازدهی نیروگاه محسوب می‌شود. انتخاب اشتباه کابل می‌تواند باعث افزایش افت ولتاژ، کاهش راندمان سیستم و حتی آسیب به تجهیزات شود. به همین دلیل شناخت کابل مناسب در کنار سایر تجهیزات سیستم خورشیدی برای طراحی و اجرای صحیح یک سیستم فتوولتائیک اهمیت زیادی دارد.
| موضوع | توضیح |
|---|---|
| کاربرد اصلی کابل خورشیدی | انتقال جریان DC تولید شده توسط پنل‌ها به اینورتر، باتری یا تجهیزات کنترلی |
| تفاوت با کابل معمولی | مقاومت بیشتر در برابر نور خورشید، گرما، رطوبت و شرایط محیطی |
| نوع جریان قابل انتقال | معمولا جریان مستقیم DC در سیستم‌های خورشیدی |
| ویژگی مهم | مقاومت در برابر اشعه UV و طول عمر بالا در فضای باز |
| عوامل موثر در انتخاب | توان سیستم، طول مسیر، جریان، ولتاژ و شرایط نصب |
| اشتباه رایج | استفاده از کابل برق معمولی به جای کابل مخصوص خورشیدی |
| نتیجه انتخاب صحیح | کاهش افت انرژی، افزایش ایمنی و عملکرد بهتر سیستم |
کابل خورشیدی چه کاربردی در سیستم فتوولتائیک دارد؟
در یک سیستم خورشیدی، پنل‌ها انرژی نور خورشید را به جریان الکتریکی تبدیل می‌کنند. این انرژی معمولا به صورت جریان مستقیم تولید می‌شود و برای انتقال آن از پنل‌ها به سایر بخش‌های سیستم، به کابل مخصوص نیاز است. کابل خورشیدی بین رشته‌های پنل، جعبه‌های اتصال، کنترلر شارژ، باتری و اینورتر قرار می‌گیرد و باید توانایی انتقال جریان در شرایط کاری مختلف را داشته باشد.
برخلاف کابل‌هایی که برای محیط‌های داخلی طراحی شده‌اند، کابل خورشیدی معمولا در فضای باز نصب می‌شود و ممکن است سال‌ها در معرض نور خورشید، باران، گرد و غبار و تغییرات دمایی قرار بگیرد. به همین دلیل روکش و عایق این کابل‌ها باید ویژگی‌هایی داشته باشد که از ترک خوردگی، کاهش انعطاف پذیری و آسیب زودهنگام جلوگیری کند.
تفاوت کابل خورشیدی با کابل برق معمولی چیست؟
بسیاری از مشکلات سیستم‌های خورشیدی به دلیل استفاده از کابل نامناسب ایجاد می‌شوند. کابل برق معمولی ممکن است در شرایط داخلی عملکرد قابل قبولی داشته باشد، اما برای قرار گرفتن طولانی مدت در فضای باز طراحی نشده است. کابل خورشیدی از مواد مقاوم تری ساخته می‌شود تا بتواند در برابر عوامل محیطی و الکتریکی سیستم فتوولتائیک دوام بیشتری داشته باشد.
| ویژگی | کابل خورشیدی | کابل برق معمولی |
|---|---|---|
| محل استفاده | فضای باز و سیستم‌های فتوولتائیک | ساختمان‌ها و محیط‌های عمومی |
| مقاومت UV | معمولا دارای مقاومت در برابر اشعه خورشید | معمولا محدود |
| تحمل شرایط محیطی | مناسب برای گرما، سرما و رطوبت | وابسته به نوع کابل |
| نوع جریان | مناسب برای DC خورشیدی | بیشتر برای AC طراحی می‌شود |
| انعطاف پذیری | بالا برای مسیرهای نصب پنل | متفاوت بر اساس کاربرد |
| طول عمر در فضای باز | بیشتر در صورت انتخاب صحیح | ممکن است کاهش پیدا کند |

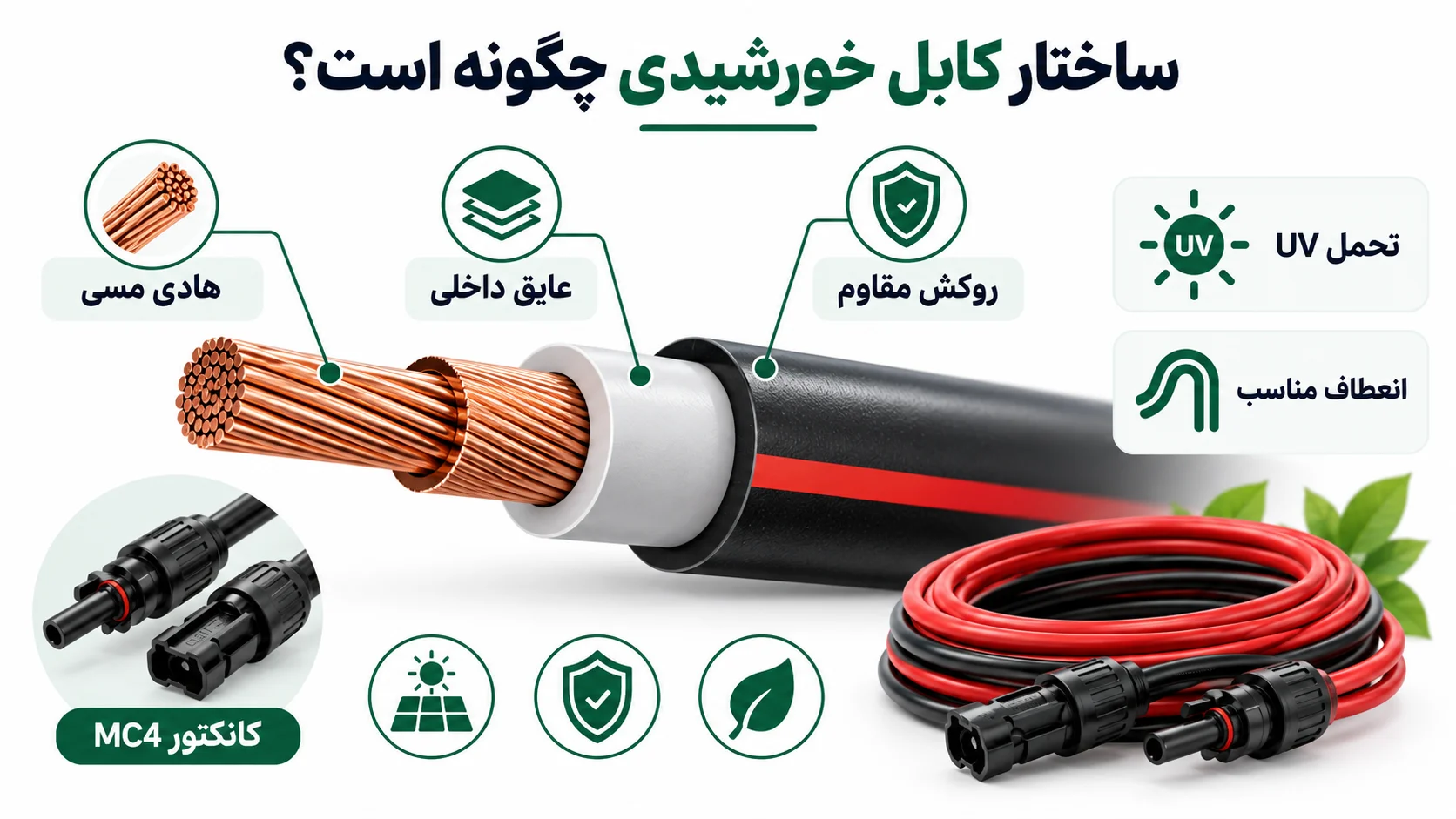

ساختار کابل خورشیدی چگونه است؟
کابل‌های خورشیدی از چند بخش اصلی تشکیل شده‌اند که هر کدام نقش مشخصی در عملکرد آن دارند. هادی داخلی معمولا از مس ساخته می‌شود تا رسانایی مناسبی داشته باشد. اطراف هادی، لایه‌های عایق و روکش محافظ قرار می‌گیرند که وظیفه جلوگیری از نفوذ رطوبت، آسیب مکانیکی و تاثیر عوامل محیطی را دارند.
در سیستم‌های خورشیدی، کابل معمولا در مسیرهایی نصب می‌شود که دسترسی به آن بعد از اجرای پروژه دشوار است. بنابراین کیفیت ساخت و انتخاب کابل استاندارد اهمیت زیادی دارد، زیرا تعویض کابل آسیب دیده در بسیاری از پروژه‌ها هزینه و زمان زیادی نیاز دارد.
| بخش کابل | وظیفه |
|---|---|
| هادی مسی | انتقال جریان الکتریکی با کمترین مقاومت ممکن |
| عایق داخلی | جلوگیری از تماس جریان با لایه‌های بیرونی |
| روکش محافظ | مقاومت در برابر شرایط محیطی و آسیب فیزیکی |
| لایه مقاوم در برابر UV | افزایش دوام در برابر نور خورشید |
| ساختار انعطاف پذیر | سهولت نصب در مسیرهای مختلف |
انواع کابل خورشیدی و تفاوت آن ها
کابل‌های مورد استفاده در سیستم‌های خورشیدی بر اساس محل نصب، نوع جریان، شرایط محیطی و میزان توان عبوری انتخاب می‌شوند. همه کابل‌هایی که در یک پروژه خورشیدی استفاده می‌شوند وظیفه یکسانی ندارند. برای مثال، کابل بین پنل‌ها باید انعطاف پذیری و مقاومت بالایی داشته باشد، در حالی که کابل مسیر بین اینورتر و تابلو برق ممکن است شرایط متفاوتی داشته باشد.
شناخت نوع کابل قبل از اجرا اهمیت زیادی دارد، زیرا انتخاب نادرست می‌تواند باعث افزایش تلفات انرژی یا کاهش ایمنی سیستم شود. در بسیاری از پروژه‌ها، کابل‌های خورشیدی برای مسیر DC بین پنل و اینورتر استفاده می‌شوند و کابل‌های دیگر برای بخش‌های AC سیستم مورد استفاده قرار می‌گیرند.
| نوع کابل | کاربرد اصلی | ویژگی مهم |
|---|---|---|
| کابل DC خورشیدی | اتصال پنل‌ها به اینورتر یا کنترلر | تحمل جریان مستقیم و مقاومت بالا در فضای باز |
| کابل AC | انتقال برق خروجی اینورتر به شبکه یا مصرف کننده | مناسب مدارهای جریان متناوب |
| کابل باتری | اتصال باتری به اینورتر یا کنترلر | توانایی انتقال جریان‌های بالا |
| کابل اتصال پنل | ارتباط بین پنل‌های خورشیدی در یک رشته | انعطاف پذیری و مقاومت محیطی بالا |
کابل DC خورشیدی چه تفاوتی با کابل معمولی دارد؟
در بخش تولید انرژی سیستم‌های خورشیدی، جریان تولید شده توسط پنل‌ها معمولا DC است. به همین دلیل استفاده از کابل DC خورشیدی برای انتقال این جریان اهمیت زیادی دارد. این کابل‌ها به گونه‌ای طراحی شده‌اند که بتوانند در شرایطی مانند نصب روی پشت بام، فضای باز، نیروگاه‌های زمینی و محیط‌هایی با تغییرات دمایی زیاد عملکرد پایداری داشته باشند. یکی از تفاوت‌های اصلی این کابل‌ها، نوع عایق و روکش خارجی آن‌ها است. کابل‌های خورشیدی معمولا در برابر اشعه UV، ازن، رطوبت و تغییرات دما مقاومت بیشتری دارند. این ویژگی باعث می‌شود کابل در طول سال‌های استفاده دچار ترک خوردگی یا کاهش کیفیت عایق نشود.
سطح مقطع کابل خورشیدی چگونه انتخاب می‌شود؟
یکی از مهم‌ترین معیارها هنگام انتخاب کابل، سطح مقطع هادی داخلی است. سطح مقطع مشخص می‌کند کابل چه مقدار جریان را می‌تواند با کمترین میزان افت انرژی منتقل کند. انتخاب کابل بسیار نازک برای یک سیستم پرتوان می‌تواند باعث افزایش مقاومت الکتریکی، گرم شدن کابل و کاهش راندمان شود. برای انتخاب سطح مقطع مناسب باید چند عامل هم زمان بررسی شود. توان پنل‌ها، جریان خروجی، فاصله بین تجهیزات، ولتاژ سیستم و شرایط نصب روی انتخاب نهایی تاثیر دارند. در مسیرهای طولانی معمولا نیاز به کابل با سطح مقطع بالاتر وجود دارد تا افت ولتاژ کنترل شود.
| عامل موثر | تاثیر بر انتخاب کابل |
|---|---|
| جریان عبوری | هرچه جریان بیشتر باشد، کابل با سطح مقطع بالاتر نیاز است |
| طول مسیر کابل | مسیرهای طولانی باعث افزایش افت ولتاژ می‌شوند |
| توان سیستم | سیستم‌های بزرگ‌تر معمولا به کابل مناسب‌تر نیاز دارند |
| شرایط نصب | فضای باز، داخل لوله یا دفن در زمین روی انتخاب کابل اثر دارد |
| دمای محیط | دمای بالا می‌تواند ظرفیت انتقال جریان کابل را کاهش دهد |
چرا افت ولتاژ در کابل خورشیدی اهمیت دارد؟
انرژی تولید شده توسط پنل باید با کمترین تلفات ممکن به تجهیزات بعدی منتقل شود. هر کابل دارای مقاومت الکتریکی مشخصی است و عبور جریان از آن باعث ایجاد افت ولتاژ می‌شود. اگر کابل انتخاب شده برای طول مسیر یا جریان سیستم مناسب نباشد، بخشی از انرژی تولید شده قبل از رسیدن به اینورتر از بین می‌رود.
در سیستم‌های کوچک، این افت ممکن است محدود باشد، اما در پروژه‌های بزرگ یا مسیرهای طولانی، انتخاب صحیح کابل تاثیر مستقیمی بر بازده نهایی دارد. به همین دلیل تنها توجه به قیمت کابل کافی نیست و باید هزینه‌های ناشی از کاهش راندمان در طول عمر سیستم نیز در نظر گرفته شود.

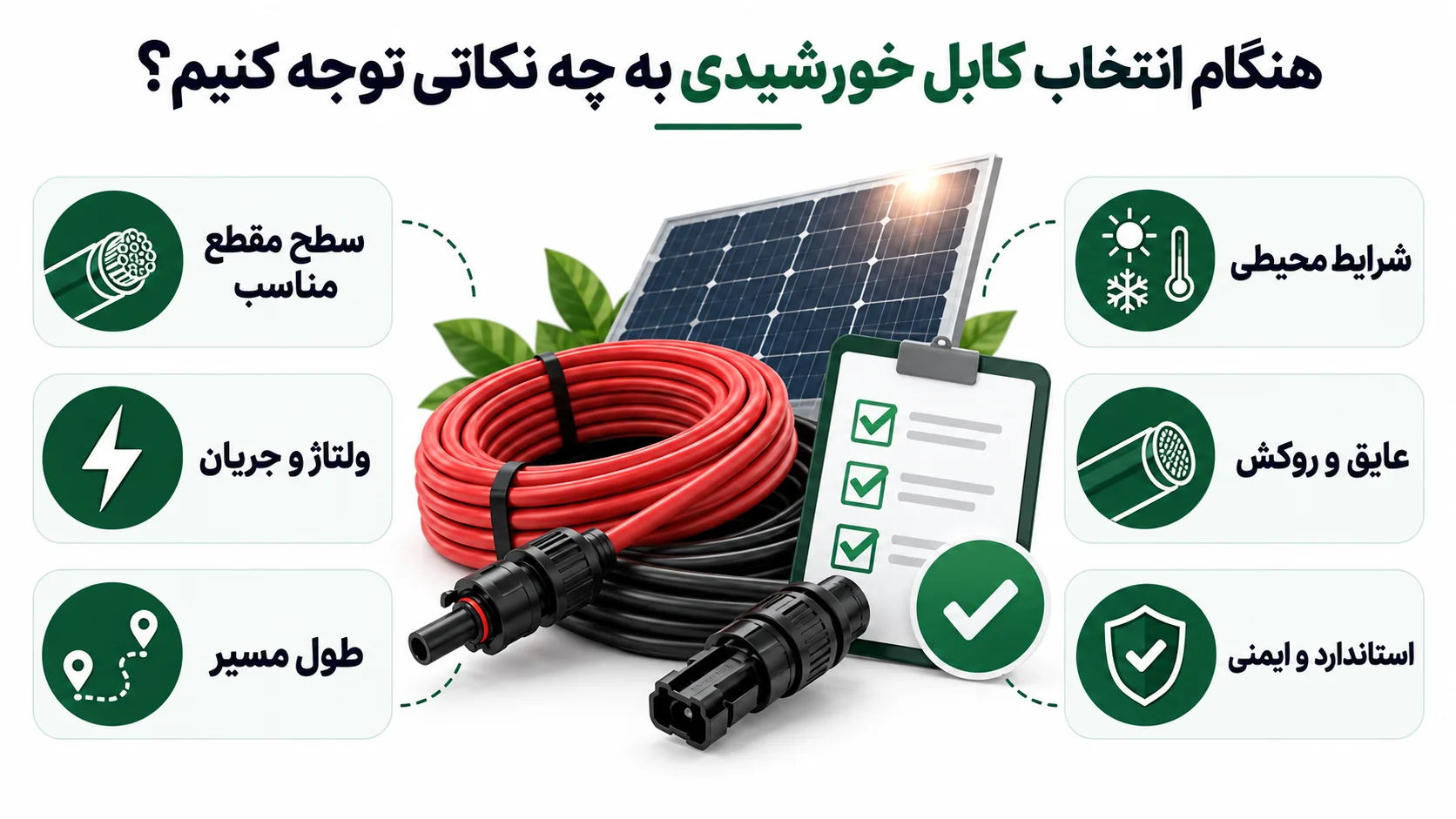

هنگام انتخاب کابل خورشیدی به چه نکاتی توجه کنیم؟
انتخاب کابل مناسب باید بر اساس مشخصات واقعی پروژه انجام شود، نه فقط بر اساس ظاهر یا قیمت محصول. بسیاری از خطاهای اجرایی زمانی اتفاق می‌افتند که کابل بدون توجه به توان سیستم یا شرایط نصب انتخاب می‌شود. برای انتخاب کابل مناسب پنل خورشیدی بهتر است پیش از خرید، مشخصات فنی سیستم و مسیر نصب بررسی شود. مواردی مانند نوع پنل، فاصله تجهیزات، میزان جریان، دمای محیط و نحوه عبور کابل باید مشخص باشند.
- بررسی ولتاژ کاری کابل و هماهنگی آن با مشخصات سیستم خورشیدی
- توجه به سطح مقطع کابل بر اساس جریان و طول مسیر
- بررسی مقاومت کابل در برابر نور خورشید و شرایط محیطی
- انتخاب کابل دارای استاندارد مناسب برای کاربرد فتوولتائیک
- جلوگیری از استفاده کابل‌های معمولی در مسیرهای خارجی سیستم
کابل‌های خورشیدی باید مطابق استانداردهایی تولید شوند که برای استفاده در سیستم‌های فتوولتائیک تعریف شده‌اند. استانداردها مشخص می‌کنند کابل تا چه حد در برابر عوامل محیطی، حرارت، ولتاژ و شرایط کاری مختلف مقاومت دارد. وجود استاندارد به تنهایی به معنی مناسب بودن کابل برای هر پروژه نیست. شرایط واقعی نصب نیز اهمیت دارد و باید بررسی شود که کابل انتخابی با نیاز سیستم هماهنگ باشد.
اشتباهات رایج هنگام انتخاب کابل خورشیدی
انتخاب کابل در سیستم خورشیدی فقط به خرید یک کابل با قطر بیشتر یا قیمت پایین‌تر محدود نمی‌شود. یکی از خطاهای رایج، انتخاب کابل بر اساس ظاهر یا توصیه‌های عمومی بدون بررسی مشخصات فنی پروژه است. کابل باید متناسب با جریان عبوری، فاصله تجهیزات و شرایط نصب انتخاب شود تا در طول زمان باعث کاهش عملکرد سیستم نشود.
| اشتباه رایج | پیامد احتمالی |
|---|---|
| استفاده از کابل برق معمولی به جای کابل خورشیدی | کاهش دوام در فضای باز و آسیب روکش کابل |
| انتخاب سطح مقطع کمتر از نیاز سیستم | افزایش افت ولتاژ و گرم شدن کابل |
| بی توجهی به طول مسیر | کاهش بازده انتقال انرژی |
| توجه فقط به قیمت خرید | افزایش هزینه‌های نگهداری در آینده |
| نصب کابل نامناسب در فضای باز | کاهش عمر مفید کابل |

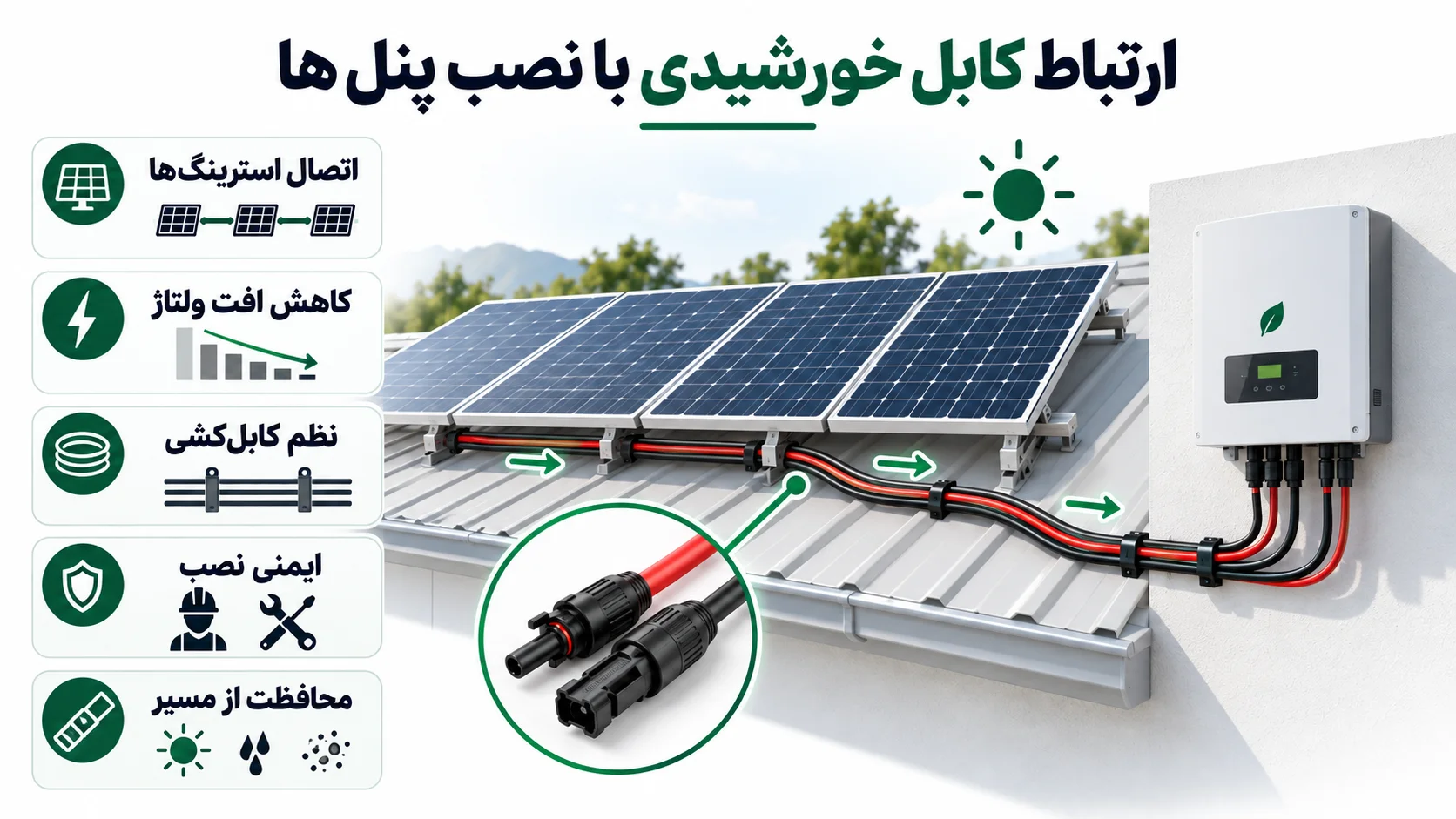

ارتباط کابل خورشیدی با نصب پنل‌ها
در فرآیند نصب پنل خورشیدی، کابل کشی یکی از بخش‌های مهم اجرا محسوب می‌شود. حتی اگر پنل‌ها و اینورتر از کیفیت مناسبی برخوردار باشند، استفاده از کابل نامناسب می‌تواند باعث کاهش عملکرد کل سیستم شود. مسیر عبور کابل، نحوه اتصال کانکتورها، فاصله بین پنل‌ها و محل قرارگیری تجهیزات باید هنگام طراحی در نظر گرفته شود.
کابل‌های خورشیدی معمولا در محیط‌هایی نصب می‌شوند که امکان دسترسی مجدد به آن‌ها همیشه آسان نیست. به همین دلیل اجرای صحیح کابل کشی در زمان نصب اهمیت زیادی دارد. خم کردن بیش از حد کابل، ایجاد فشار مکانیکی روی اتصالات یا عبور نامناسب کابل از مسیرهای آسیب پذیر می‌تواند در آینده باعث ایجاد مشکل شود.
آیا کابل گران‌تر همیشه انتخاب بهتری است؟
قیمت کابل یکی از معیارهای بررسی هنگام خرید است، اما نباید تنها عامل تصمیم گیری باشد. یک کابل ارزان که از نظر سطح مقطع، استاندارد یا مقاومت محیطی با نیاز سیستم هماهنگ نیست، ممکن است در طول زمان هزینه بیشتری ایجاد کند. از طرف دیگر، انتخاب کابل با مشخصات بالاتر از نیاز واقعی نیز همیشه اقتصادی نیست. هدف اصلی باید انتخاب کابلی باشد که با توان سیستم، شرایط نصب و میزان جریان مورد انتظار هماهنگ باشد.
| معیار تصمیم گیری | دلیل اهمیت |
|---|---|
| مشخصات فنی کابل | تعیین توانایی کابل در انتقال جریان |
| شرایط محیطی | مشخص کردن میزان مقاومت مورد نیاز |
| طول مسیر | تاثیرگذار بر میزان افت ولتاژ |
| نوع نصب | تعیین کننده میزان حفاظت مکانیکی مورد نیاز |
| آینده توسعه سیستم | امکان افزایش ظرفیت در پروژه‌های آینده |
کاربردهای اصلی کابل خورشیدی شامل موارد زیر است:
- اتصال بین پنل‌های خورشیدی در یک رشته
- انتقال جریان DC از پنل‌ها به اینورتر
- اتصال تجهیزات ذخیره انرژی مانند باتری‌ها
- استفاده در نیروگاه‌های خورشیدی کوچک و بزرگ
- کابل کشی سیستم‌های خورشیدی مستقل از شبکه
اگرچه کابل‌های خورشیدی برای شرایط سخت طراحی می‌شوند، اما اجرای صحیح و بررسی دوره‌ای می‌تواند به افزایش عمر آن‌ها کمک کند. آسیب‌های مکانیکی، شل شدن اتصالات، قرار گرفتن کابل در مسیر نامناسب یا تماس طولانی با سطوح آسیب زننده از عواملی هستند که باید بررسی شوند.
در سیستم‌هایی که در فضای باز نصب شده‌اند، بررسی وضعیت ظاهری کابل و اتصالات می‌تواند به شناسایی مشکلات احتمالی قبل از ایجاد خسارت جدی کمک کند.
جمع بندی
کابل خورشیدی یکی از بخش‌های مهم هر سیستم فتوولتائیک است که وظیفه انتقال انرژی تولید شده توسط پنل‌ها را بر عهده دارد. انتخاب صحیح کابل به عواملی مانند سطح مقطع، جریان، طول مسیر، شرایط محیطی و استاندارد ساخت بستگی دارد. استفاده از کابل مناسب می‌تواند به کاهش افت انرژی، افزایش ایمنی و عملکرد پایدارتر سیستم کمک کند. پیش از خرید، بررسی مشخصات فنی پروژه و انتخاب محصول متناسب با نیاز واقعی، مهم‌ترین مرحله برای جلوگیری از هزینه‌های اضافی در آینده است.
برای بررسی گزینه‌های مناسب کابل و سایر تجهیزات مرتبط با سیستم‌های خورشیدی، می‌توانید مشخصات فنی محصولات را بررسی کرده و در صورت نیاز از مشاوره تخصصی برای انتخاب متناسب با پروژه استفاده کنید.
سوالات متداول
کابل خورشیدی چیست؟
کابل خورشیدی کابلی است که برای انتقال جریان تولید شده توسط پنل‌های فتوولتائیک طراحی شده و مقاومت بالایی در برابر شرایط محیطی دارد.
آیا می‌توان از کابل برق معمولی برای پنل خورشیدی استفاده کرد؟
خیر، کابل‌های معمولی معمولا برای شرایط طولانی مدت فضای باز و تابش مستقیم خورشید طراحی نشده‌اند و ممکن است دوام کافی نداشته باشند.
بهترین سطح مقطع کابل خورشیدی چگونه مشخص می‌شود؟
سطح مقطع بر اساس جریان عبوری، طول کابل، ولتاژ سیستم و شرایط نصب تعیین می‌شود و یک مقدار ثابت برای همه پروژه‌ها ندارد.
طول کابل چه تاثیری روی عملکرد سیستم دارد؟
هرچه مسیر کابل طولانی‌تر باشد، احتمال افزایش افت ولتاژ بیشتر می‌شود و باید انتخاب کابل با دقت بیشتری انجام شود.
کابل DC خورشیدی در کدام بخش سیستم استفاده می‌شود؟
این کابل معمولا برای اتصال پنل‌ها به اینورتر یا سایر تجهیزات بخش DC سیستم خورشیدی استفاده می‌شود.
