انواع استراکچر پنل خورشیدی، مقایسه کاربرد و راهنمای انتخاب سازه مناسب

انتخاب انواع استراکچر پنل خورشیدی فقط به شکل ظاهری پایه محدود نمی شود، بلکه محل نصب، نوع سقف یا زمین، تعداد و ابعاد پنل ها، شرایط باد و برف، زاویه مورد نیاز و محدودیت فضای پروژه تعیین می کنند کدام سازه مناسب تر است. به طور کلی استراکچرها را می توان به مدل های سقفی، زمینی، بالاستی، پایه ستونی، سایبانی و ردیاب خورشیدی تقسیم کرد. در این راهنما تفاوت این مدل ها، کاربرد هر کدام، محدودیت ها، عوامل موثر بر قیمت و نکاتی که پیش از سفارش باید بررسی شوند توضیح داده می شود.

برای بررسی قیمت استراکچر پنل خورشیدی نمی توان فقط وزن آهن یا تعداد پایه ها را ملاک قرار داد. نوع سازه، جنس پروفیل، روش پوشش ضد خوردگی، ارتفاع، فونداسیون، تعداد پنل، شرایط محل نصب، بار باد و برف و میزان سفارشی سازی همگی می توانند روی هزینه نهایی اثر بگذارند. پیش از استعلام بهتر است تعداد و مدل پنل ها، ابعاد محل نصب و مشخصات پروژه مشخص باشند تا قیمت بر اساس یک سازه قابل اجرا محاسبه شود، نه یک برآورد عمومی.

استراکچر پنل خورشیدی دقیقا چه وظیفه ای دارد؟

استراکچر، بخش مکانیکی سیستم خورشیدی است که پنل ها را در موقعیت طراحی شده نگه می دارد و بارهای وارد شده از وزن پنل، باد و در برخی مناطق برف را به سقف، زمین یا فونداسیون منتقل می کند. بنابراین انتخاب سازه تنها یک تصمیم ظاهری نیست. یک استراکچر نامتناسب می تواند باعث ایجاد تنش در پنل، جابه جایی مجموعه در باد، آسیب به پوشش سقف یا افزایش هزینه نصب و تعمیر شود.

ساختار مناسب باید علاوه بر تحمل بار، امکان نصب پنل در موقعیت صحیح را فراهم کند. زاویه قرارگیری، فاصله ردیف ها، نوع اتصال پنل به ریل یا پروفیل و امکان دسترسی برای نظافت و سرویس نیز بخشی از طراحی هستند. به همین دلیل استراکچر مناسب پنل خورشیدی برای یک سقف فلزی لزوما همان سازه ای نیست که برای زمین کشاورزی، بام بتنی یا پارکینگ استفاده می شود.

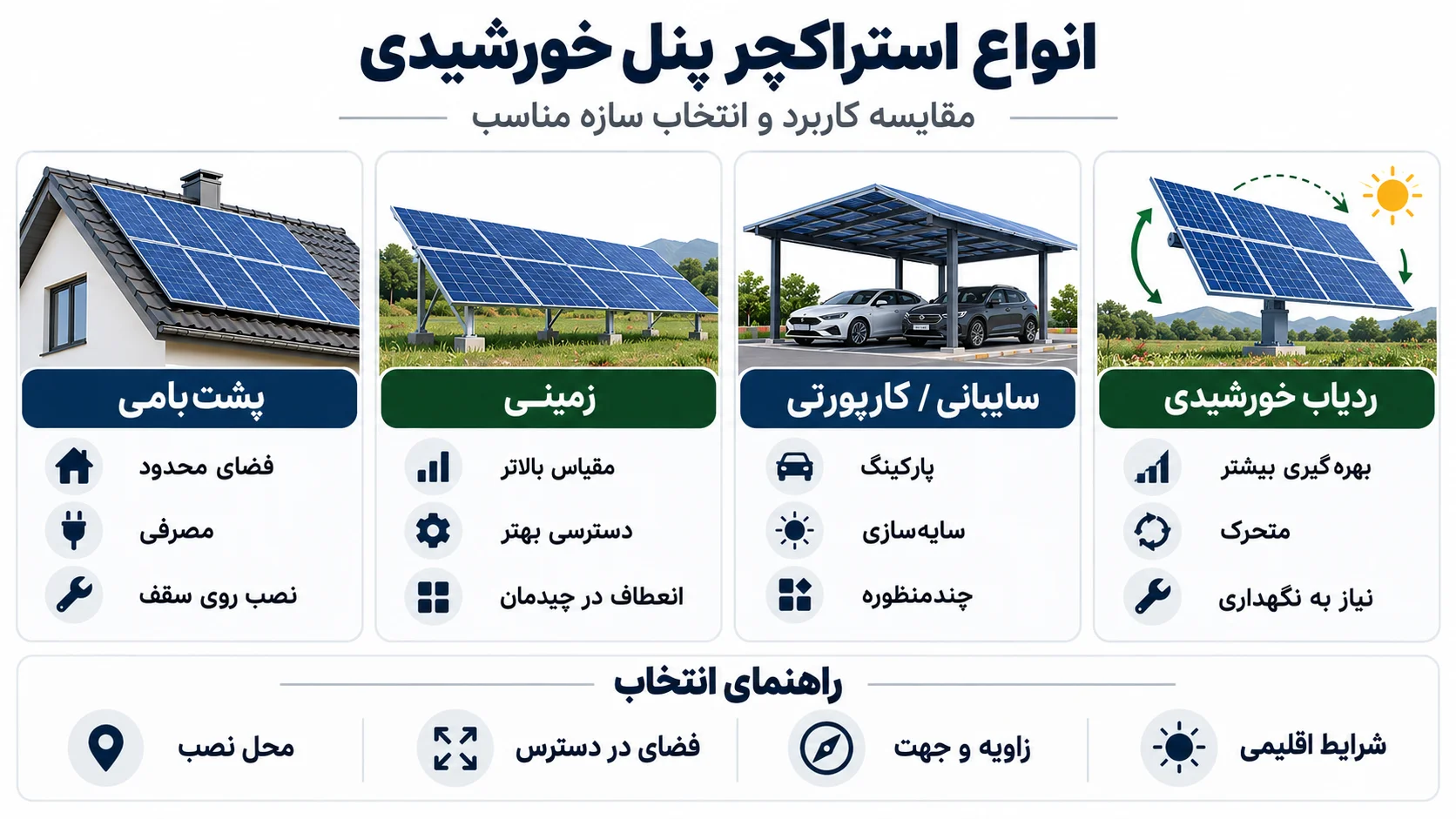

انواع استراکچر پنل خورشیدی بر اساس محل نصب

یکی از کاربردی ترین روش های دسته بندی استراکچرها، تقسیم آنها بر اساس محل نصب است. این تقسیم بندی کمک می کند در همان ابتدای پروژه گزینه های نامتناسب حذف شوند و طراحی بر اساس شرایط واقعی محل انجام شود.

استراکچر سقفی برای ساختمان و سوله

در سیستم های سقفی، پنل ها روی سازه اصلی ساختمان نصب می شوند. نحوه اتصال در سقف های شیبدار فلزی، سفالی، ساندویچ پانل یا سایر پوشش ها متفاوت است. در برخی پروژه ها ریل ها مستقیما به نقاط سازه ای مهار می شوند و در برخی دیگر از اتصالات مخصوص نوع پوشش استفاده می شود.

مزیت مهم نصب سقفی این است که برای تولید برق به زمین جداگانه نیاز ندارد. در مقابل، طراح باید ظرفیت باربری سقف، محل تیرها یا نقاط سازه ای، وضعیت عایق کاری، مسیر کابل و دسترسی برای تعمیرات را بررسی کند. اتصال سازه صرفا به پوشش ضعیف سقف، بدون توجه به زیرسازی، می تواند ریسک ایجاد کند.

استراکچر بام تخت

روی بام های تخت می توان از سازه های مهارشده یا سیستم های بالاستی استفاده کرد. در مدل مهارشده، پایه به بخش سازه ای بام متصل می شود. در مدل بالاستی، از وزن محاسبه شده برای پایدار نگه داشتن مجموعه استفاده می شود و میزان نفوذ در بام می تواند کاهش پیدا کند.

بالاستی بودن به معنی بی نیاز بودن از محاسبه نیست. افزایش وزن روی سقف و نیروی بلندکننده باد باید همزمان بررسی شوند. طراحی بیش از حد سنگین می تواند بار غیرضروری به ساختمان اضافه کند و بالاست ناکافی نیز ممکن است پایداری سازه را کاهش دهد.

استراکچر زمینی

استراکچر زمینی زمانی کاربرد دارد که فضای آزاد مناسبی در اختیار پروژه باشد. این مدل انعطاف بیشتری برای انتخاب جهت، زاویه، فاصله ردیف ها و دسترسی تعمیراتی ایجاد می کند. فونداسیون می تواند بر اساس جنس خاک، شرایط پروژه و طراحی سازه به شکل های مختلف اجرا شود.

در پروژه زمینی باید علاوه بر سازه فلزی به وضعیت خاک، شیب زمین، زهکشی، مسیر دسترسی، سایه اندازی ردیف ها و روش اجرای فونداسیون توجه شود. گاهی زمینی که در ظاهر برای نصب مناسب است، به دلیل شیب زیاد یا شرایط نامناسب خاک هزینه زیرسازی بالایی ایجاد می کند.

مقایسه سازه بر اساس محل اجرا

پایه پنل خورشیدی زمینی چه مدل هایی دارد؟

در پروژه های زمینی، تفاوت اصلی فقط در شکل پروفیل نیست، بلکه روش انتقال بار به زمین اهمیت زیادی دارد. فونداسیون بتنی، شمع کوبشی یا پیچ زمینی از روش هایی هستند که بسته به خاک، تجهیزات اجرایی و طراحی پروژه می توانند مورد استفاده قرار گیرند.
فونداسیون بتنی برای بسیاری از پروژه ها گزینه قابل بررسی است، اما نیاز به عملیات خاکی، قالب بندی یا بتن ریزی می تواند زمان و هزینه اجرا را افزایش دهد. شمع کوبشی در شرایط مناسب می تواند سرعت نصب را بالا ببرد، ولی انتخاب آن بدون بررسی شرایط خاک منطقی نیست. پیچ زمینی نیز در بعضی پروژه ها امکان اجرای سریع و کاهش عملیات بتن را فراهم می کند، اما قابلیت استفاده از آن به زمین و طراحی وابسته است.

کاربری که در حال مقایسه انواع پایه پنل خورشیدی است، بهتر است پیش از انتخاب روش اجرا فقط به قیمت هر پایه نگاه نکند. نوع خاک، عمق مورد نیاز، تجهیزات در دسترس، امکان بیرون کشیدن پایه، شرایط خوردگی و بارهای طراحی می توانند باعث شوند یک روش ارزان تر در خرید اولیه، در اجرای واقعی انتخاب اقتصادی تری نباشد.

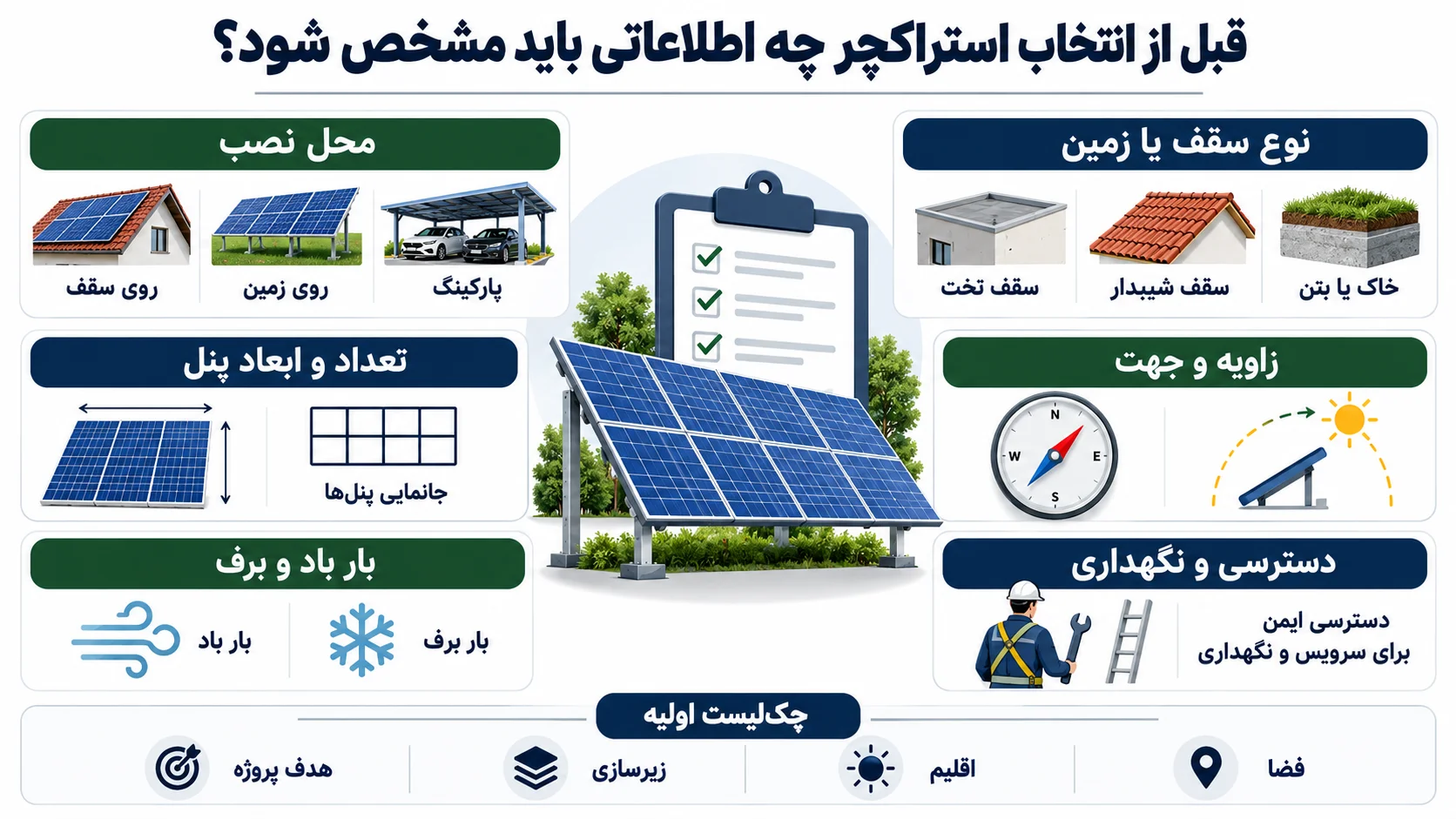

قبل از انتخاب استراکچر چه اطلاعاتی باید مشخص شود؟

انتخاب سازه زمانی دقیق تر می شود که اطلاعات اولیه پروژه قبل از ساخت یا سفارش جمع آوری شده باشند. مهم ترین مواردی که باید بررسی شوند عبارتند از:

• تعداد، طول، عرض و نحوه قرارگیری پنل های خورشیدی
• نوع محل نصب شامل زمین، بام تخت، سقف شیبدار یا سازه سایبانی
• وضعیت سازه ای سقف یا مشخصات خاک و فونداسیون در نصب زمینی
• شرایط محیطی پروژه مانند باد، برف، رطوبت و احتمال خوردگی
• زاویه و جهت طراحی شده برای آرایه خورشیدی
• محدودیت دسترسی برای حمل، نصب، نظافت و تعمیرات

این اطلاعات علاوه بر انتخاب نوع سازه، روی مقدار مصالح، تعداد اتصالات و روش نصب تاثیر دارند. برای مثال تغییر نحوه چیدمان پنل ها می تواند طول ریل، تعداد ستون یا ابعاد دهانه ها را تغییر دهد. به همین دلیل بهتر است طراحی سازه پس از مشخص شدن مدل یا حداقل ابعاد پنل انجام شود.

استراکچر ثابت با ردیاب خورشیدی چه تفاوتی دارد؟

استراکچر ثابت پنل ها را در یک زاویه و جهت مشخص نگه می دارد. این مدل به دلیل نداشتن قطعات متحرک، ساختار مکانیکی ساده تری دارد و در بسیاری از سیستم های سقفی و زمینی مورد استفاده قرار می گیرد. ردیاب خورشیدی یا Tracker با تغییر موقعیت پنل در طول روز تلاش می کند زاویه تابش را دنبال کند. سیستم های ردیاب می توانند تک محوره یا دو محوره باشند. افزایش پیچیدگی سازه، محرک ها، کنترل، کابل کشی متناسب با حرکت و نیاز به نگهداری از تفاوت های اصلی این مدل با سازه ثابت هستند.

ردیاب لزوما برای هر پروژه انتخاب مناسب تری نیست. مزیت تولید انرژی بیشتر باید در کنار هزینه تجهیزات، زمین مورد نیاز، شرایط باد، نگهداری و اقتصاد کل پروژه ارزیابی شود. در پروژه های کوچک، سقفی یا محل هایی که محدودیت فضا و تعمیرات وجود دارد، سازه ثابت معمولا گزینه ساده تری برای بررسی است.

مقایسه استراکچر ثابت و ردیاب

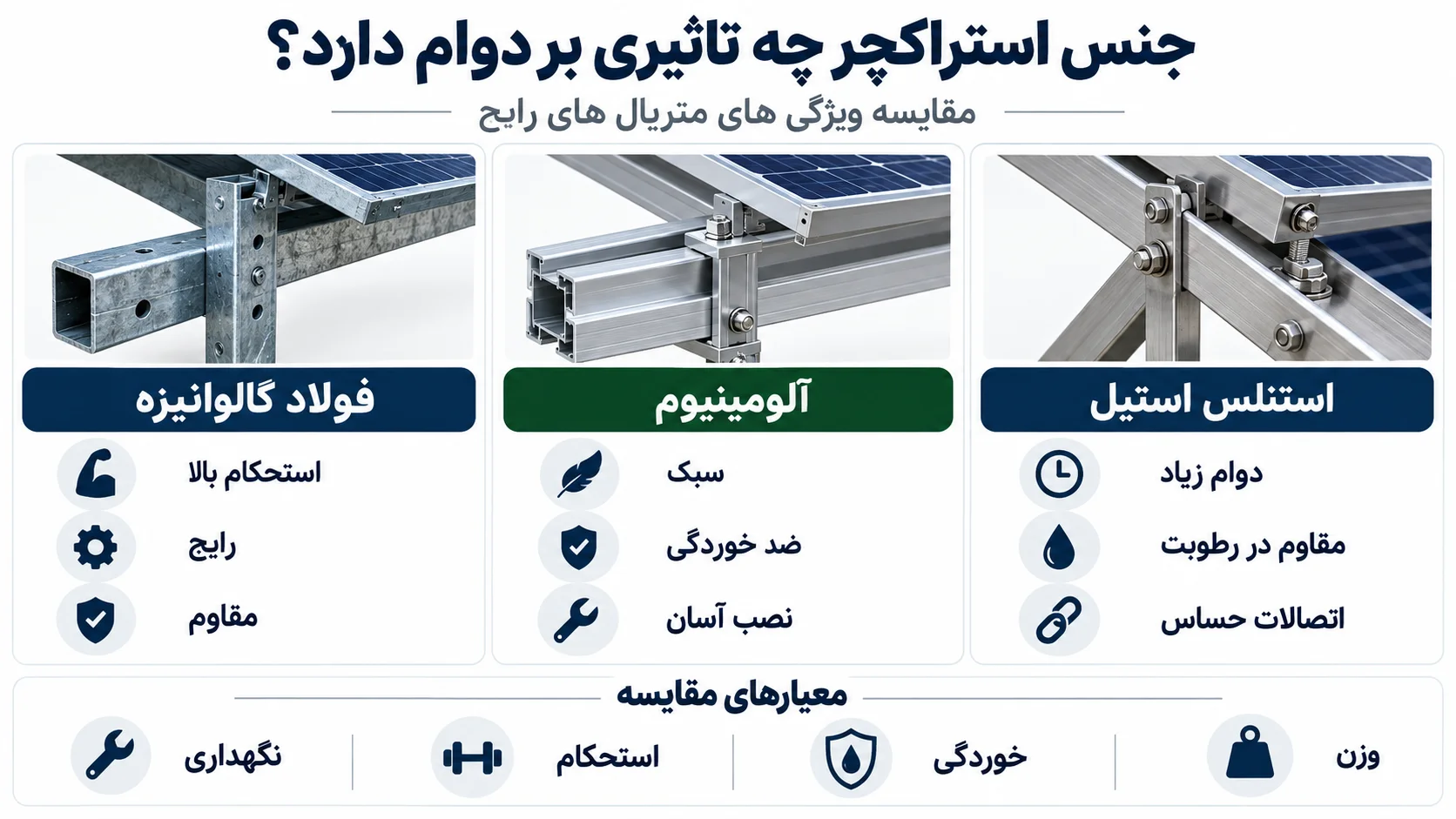

جنس استراکچر چه تاثیری بر دوام و هزینه دارد؟

در ساخت سازه نگهدارنده پنل خورشیدی جنس پروفیل و روش محافظت آن در برابر خوردگی اهمیت زیادی دارد. فولاد گالوانیزه و آلومینیوم از گزینه هایی هستند که بسته به طراحی، محیط و نوع سیستم مورد استفاده قرار می گیرند.

فولاد امکان ساخت مقاطع مختلف و تحمل بارهای مورد نیاز را فراهم می کند، اما روش محافظت در برابر خوردگی اهمیت بالایی دارد. کیفیت پوشش گالوانیزه، محل برش یا جوش و شرایط محیطی باید در طراحی و ساخت در نظر گرفته شوند. آلومینیوم وزن کمتری دارد و در بسیاری از سیستم های ریل سقفی کاربردی است، اما انتخاب مقطع آن نیز باید بر اساس بار و دهانه انجام شود. همچنین باید به سازگاری فلزات و اتصالات توجه شود. تماس نامناسب فلزات متفاوت در حضور رطوبت می تواند شرایط خوردگی گالوانیکی ایجاد کند. به همین دلیل انتخاب پیچ، مهره، کلمپ و قطعات اتصال بخشی از طراحی استراکچر است و نباید جدا از پروفیل اصلی دیده شود.

مقایسه متریال و حفاظت سازه

زاویه استراکچر پنل خورشیدی چگونه انتخاب می شود؟

زاویه نصب باید بر اساس هدف طراحی سیستم، موقعیت جغرافیایی، جهت سطح، سایه اندازی و شرایط پروژه تعیین شود. استفاده از یک زاویه ثابت برای تمام شهرها و پروژه ها تصمیم دقیقی نیست، زیرا هدف ممکن است بیشینه کردن تولید سالانه، بهبود تولید در فصل خاص یا سازگار شدن با محدودیت سقف باشد.
در سیستم های زمینی، افزایش زاویه می تواند علاوه بر تولید انرژی، روی نیروی باد، ارتفاع لبه پنل و فاصله مورد نیاز بین ردیف ها اثر بگذارد. هرچه احتمال ایجاد سایه بین ردیف ها بیشتر باشد، فاصله گذاری باید دقیق تر بررسی شود و این موضوع می تواند مساحت زمین مورد نیاز را افزایش دهد.
روی سقف های شیبدار نیز همیشه تغییر زاویه نسبت به شیب سقف بهترین تصمیم نیست. ایجاد پایه های بلندتر می تواند بار باد و پیچیدگی نصب را افزایش دهد. به همین دلیل طراحی انرژی و طراحی مکانیکی باید همزمان دیده شوند.

بار باد و برف چه تاثیری بر طراحی استراکچر دارد؟

باد یکی از بارهای تعیین کننده در طراحی بسیاری از سازه های خورشیدی است. پنل می تواند مانند سطحی عمل کند که نیروی باد را دریافت و به ریل، ستون، اتصالات و فونداسیون منتقل می کند. ارتفاع نصب، زاویه پنل، فاصله از لبه بام و شرایط باز یا محصور بودن محیط می توانند روی رفتار سازه اثر بگذارند. در مناطق برفی، علاوه بر وزن سازه و پنل، بار ناشی از تجمع برف نیز باید بررسی شود. شکل آرایه و شرایط محل می تواند نحوه تجمع یا لغزش برف را تغییر دهد. بنابراین کاهش تعداد ستون یا مقطع صرفا برای کم کردن هزینه بدون بررسی بارهای واقعی، می تواند کیفیت طراحی را تحت تاثیر قرار دهد.

ابعاد و نحوه چیدمان پنل چه اثری بر سازه دارد؟

ابعاد پنل های خورشیدی یکسان نیست و فاصله نقاط اتصال یا محدوده مجاز کلمپ نیز باید با دستورالعمل همان پنل هماهنگ باشد. طراحی استراکچر پیش از مشخص شدن ابعاد پنل می تواند باعث تغییرات مجدد در محل ریل ها، طول اعضا یا تعداد اتصالات شود.
نصب عمودی یا افقی پنل نیز روی آرایش ریل و سازه تاثیر دارد. در پروژه های بزرگ، حتی تغییر کوچک در فاصله اعضا می تواند روی مقدار کل فولاد یا آلومینیوم مورد نیاز اثر بگذارد. به همین دلیل بهتر است لیست پنل و نقشه چیدمان قبل از نهایی شدن نقشه ساخت سازه مشخص باشند.
همچنین فاصله کافی برای انبساط حرارتی، تخلیه آب، نظافت و دسترسی فنی باید در چیدمان لحاظ شود. فشرده کردن بیش از حد پنل ها برای استفاده از تمام سطح موجود ممکن است در زمان تعمیر یا شستشو مشکل ایجاد کند.

چه عواملی قیمت استراکچر پنل خورشیدی را تغییر می دهند؟

هزینه سازه فقط از حاصل ضرب وزن فلز در قیمت روز آن به دست نمی آید. طراحی مهندسی، روش ساخت، تعداد قطعات، پوشش سطح، حمل، فونداسیون و نصب هم بخشی از هزینه واقعی پروژه هستند. برای مثال یک سازه زمینی با ستون های بلند، فونداسیون خاص و شرایط باد شدید ممکن است به مقاطع یا اتصالات متفاوتی نسبت به یک پروژه مشابه در شرایط دیگر نیاز داشته باشد. همچنین سفارشی سازی برای زمین شیبدار یا سقف با محدودیت اجرایی می تواند تعداد قطعات و زمان نصب را افزایش دهد.

عوامل موثر بر قیمت و تصمیم خرید

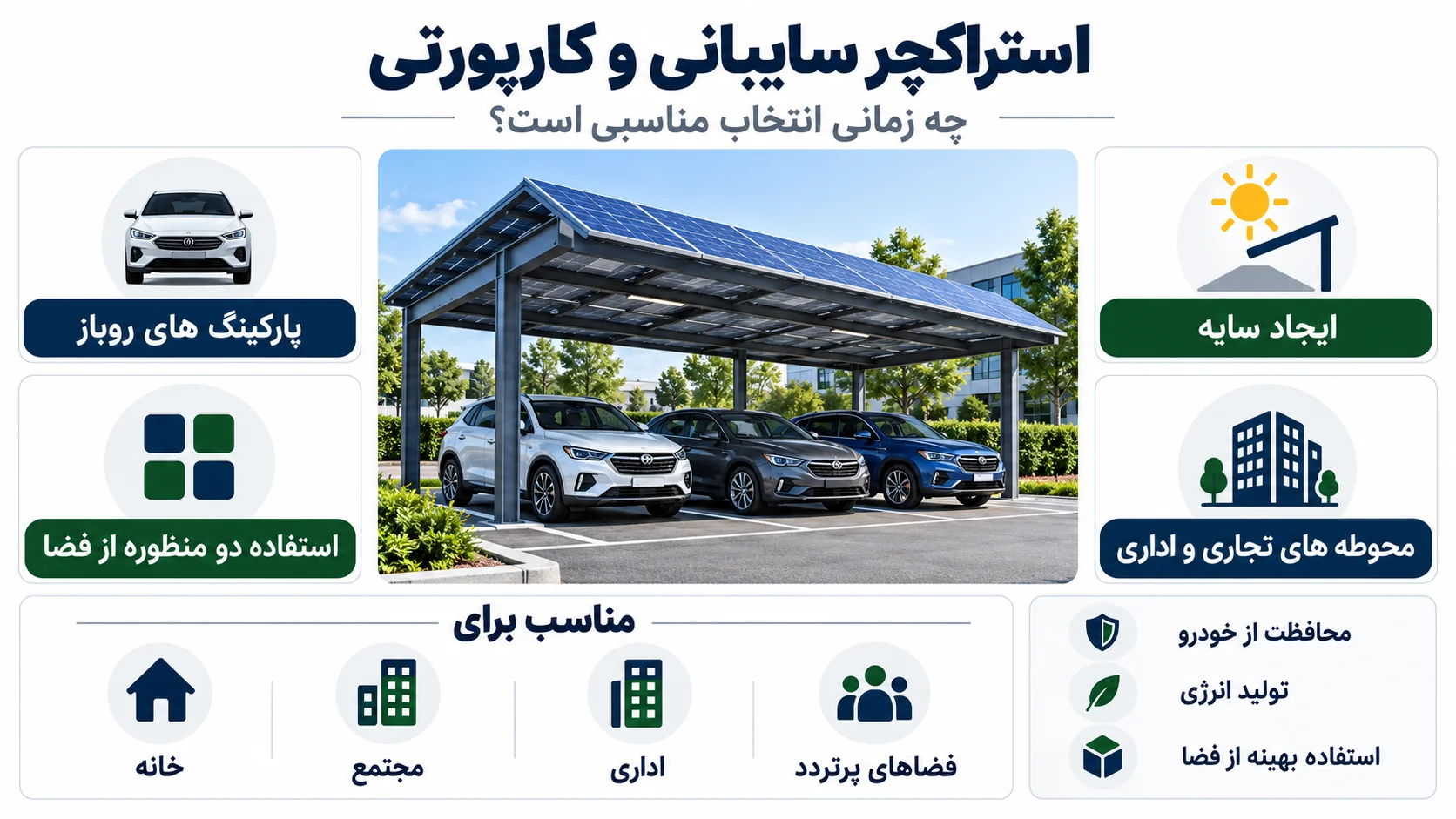

استراکچر سایبانی و کارپورتی چه زمانی انتخاب مناسبی است؟

کارپورت خورشیدی زمانی کاربرد دارد که پروژه علاوه بر تولید برق، به ایجاد سایه برای خودرو یا استفاده بهینه از محوطه پارکینگ نیاز داشته باشد. در این سازه ها پنل ها بخشی از پوشش بالای پارکینگ را تشکیل می دهند و ستون ها باید طوری جانمایی شوند که مزاحمت زیادی برای حرکت و پارک خودرو ایجاد نکنند. ارتفاع آزاد، دهانه بین ستون ها، مسیر تخلیه آب باران، مقاومت در برابر برخورد احتمالی و مسیر کابل کشی از موضوعات مهم طراحی هستند. به دلیل دهانه و ارتفاع بیشتر، مقایسه قیمت کارپورت با پایه زمینی ساده فقط بر اساس تعداد پنل مقایسه دقیقی نیست.
در مجموعه های صنعتی و تجاری، این مدل می تواند فضای پارکینگ را به سطح تولید انرژی تبدیل کند. با این حال تصمیم نهایی باید پس از بررسی هزینه سازه، نحوه اتصال تجهیزات الکتریکی و نیاز واقعی پروژه گرفته شود.

اشتباهات رایج هنگام انتخاب و سفارش استراکچر

بخش قابل توجهی از مشکلات اجرایی زمانی ایجاد می شوند که سفارش سازه پیش از نهایی شدن اطلاعات پروژه انجام شود. موارد زیر از خطاهایی هستند که می توانند باعث دوباره کاری یا افزایش هزینه شوند:

• سفارش سازه بدون مشخص کردن مدل و ابعاد دقیق پنل
• انتخاب مقطع فقط بر اساس قیمت و بدون در نظر گرفتن بارهای پروژه
• نادیده گرفتن محل دقیق اتصال سازه در سقف و خطر آسیب به آب بندی
• تعیین زاویه بدون بررسی سایه بین ردیف ها و محدودیت زمین
• انتخاب روش فونداسیون بدون توجه به مشخصات خاک و شرایط اجرا
• نادیده گرفتن دسترسی لازم برای نظافت، کابل کشی و تعمیرات

برای کاهش این ریسک ها، بهتر است نقشه جانمایی پنل ها، اطلاعات سایت و روش پیشنهادی نصب پیش از ساخت نهایی بررسی شوند. این کار امکان مقایسه پیشنهادهای مختلف را نیز بهتر می کند، زیرا مشخص می شود تفاوت قیمت ناشی از کاهش واقعی هزینه است یا حذف بخشی از مصالح و الزامات اجرایی.

برای پروژه خود کدام نوع استراکچر را انتخاب کنیم؟

اگر پنل ها روی یک سقف سالم و مناسب نصب می شوند، معمولا بررسی سازه سقفی اولین مسیر منطقی است. در بام تخت باید بین اتصال مکانیکی و بالاستی بر اساس شرایط سقف، آب بندی، وزن مجاز و بار باد تصمیم گرفت. برای زمین های آزاد، سازه زمینی ثابت به دلیل انعطاف در جهت، زاویه و دسترسی یکی از گزینه های اصلی است. روش فونداسیون باید جداگانه و بر اساس شرایط خاک تعیین شود. اگر هدف استفاده همزمان از فضای پارکینگ و تولید برق باشد، سازه کارپورتی ارزش بررسی دارد.
ردیاب خورشیدی زمانی باید وارد مقایسه شود که افزایش احتمالی تولید انرژی بتواند هزینه بیشتر تجهیزات، زمین، عملیات نگهداری و پیچیدگی سیستم را توجیه کند. بنابراین نمی توان یک نوع استراکچر را به عنوان گزینه مناسب برای تمام پروژه ها معرفی کرد.

انتخاب و استعلام سازه متناسب با پروژه

برای انتخاب نهایی، ابتدا نوع محل نصب و مشخصات پنل ها را مشخص کنید و سپس گزینه های سازه را بر اساس بارهای محیطی، فونداسیون، دسترسی و شرایط نگهداری مقایسه کنید. برای دریافت برآورد دقیق تر نیز بهتر است به جای درخواست قیمت یک پایه عمومی، اطلاعات پروژه و چیدمان پنل ها را برای بررسی ارائه دهید تا نوع و مقدار سازه متناسب با شرایط واقعی پروژه تعیین شود.
